در دنیای صنعتی امروز، تولید محصولات پلاستیکی به وسیله قالب سازی پلاستیک یکی از روشهای مهم و پرکاربرد است. از جمله عوامل مهم در تولید محصولات پلاستیکی با کیفیت، ساخت قالب سفارشی میباشد. در این مقاله، به بررسی روند و مراحل طراحی و ساخت قالبهای سفارشی در قالب سازی فن آور پلاستیک خواهیم پرداخت.
قالب سفارشی چیست و تفاوت آن با قالب عمومی
در قالب سازی سفارشی بهطور دقیق نیازها و مشخصات محصول تطابق دارند، توانایی تولید محصولات با کیفیت و دقت بیشتری را فراهم میآورند و در کلانترین تا کوچکترین صنایع، اهمیت و کاربرد خود را نشان میدهند.
| ویژگی | قالب عمومی | قالب سفارشی |
|---|---|---|
| مخصوص یک قطعه | خیر | بله |
| دقت تولید | متوسط | بسیار بالا |
| عمر مفید قالب | کمتر | بیشتر |
| هزینه اولیه | کم | بالا |
در این مقاله، به بررسی چگونگی طراحی و ساخت قالبهای سفارشی (به خصوص ساخت قالب های تزریق پلاستیک سفارشی) میپردازیم. از مراحل ابتدایی تجزیه و تحلیل نیازها و طراحی مفصل قالب تا مراحل نهایی تولید و آزمایشهای عملکرد، هر یک از مراحل این فرآیند را با دقت و به تفصیل بررسی خواهیم کرد. همچنین، به مزایا و فوایدی که ساخت قالب سفارشی برای صنایع مختلف به همراه دارند، خواهیم پرداخت.
چرا شرکتها به قالب سفارشی نیاز دارند؟
طراحی ویژه برای محصول خاص
هر محصول ویژگیها و نیازهای خاص خود را دارد. قالبهای عمومی نمیتوانند همیشه ابعاد، شکل یا جزئیات خاص قطعه را به درستی تولید کنند. این قالب ها دقیقاً بر اساس مشخصات محصول طراحی میشود و تضمین میکند که هر قطعه با استانداردهای تعریف شده مطابقت داشته باشد.
مثال: تولید یک قاب LED با شکل منحنی و سوراخهای دقیق، بدون قالب سفارشی تقریباً غیرممکن است.
کاهش هزینههای بلندمدت
اگرچه هزینه اولیه ساخت قالب سفارشی ممکن است بالاتر باشد، اما در طولانیمدت صرفهجویی زیادی ایجاد میکند. کاهش ضایعات، نیاز کمتر به تعمیرات و تعویض قالب، و کاهش زمان خطاها باعث میشود هزینههای تولید به مرور کمتر شود.
مثال: این قالب با دوام بالا میتواند هزاران قطعه تولید کند بدون اینکه نیاز به اصلاح یا تعمیر داشته باشد، در حالی که قالب عمومی ممکن است پس از چند هزار قطعه نیاز به بازسازی داشته باشد.

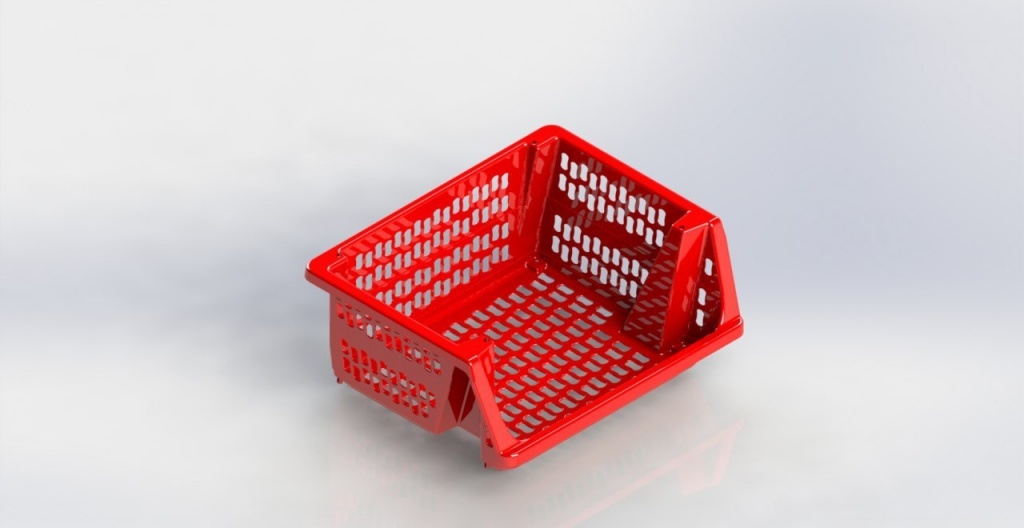

امکان تولید قطعات پیچیده
قطعات با طراحی پیچیده، زوایای خاص یا جزییات ظریف فقط با قالبهای سفارشی امکانپذیر هستند. قالبهای عمومی قادر به رعایت تمام این جزییات نیستند.
مثال: تولید قطعات خودرو با شیارهای داخلی یا قطعات پزشکی با کانالهای میکروسکوپی بدون قالب سفارشی امکانپذیر نیست.
بهبود کیفیت و زیبایی ظاهری
قالبهای سفارشی اجازه میدهند تا سطح قطعات صافتر، بدون عیوب و با جزئیات دقیق تولید شود. این باعث افزایش کیفیت محصول و جذابیت ظاهری آن میشود.
مثال: بستهبندی محصولات لوکس یا بدنه قطعات صنعتی که باید بدون خط و خش تولید شوند، فقط با قالب سفارشی امکانپذیر است.
افزایش سرعت تولید
قالبهای سفارشی با طراحی دقیق و بهینه، فرآیند تزریق را سریعتر و کارآمدتر میکنند. مسیر مواد، کانالهای خنککننده و سیستمهای پران به گونهای طراحی میشوند که سیکل تولید کوتاهتر و خروجی بیشتر باشد.
مثال: یک قالب سفارشی با سیستم راهگاه گرم میتواند چندین قطعه همزمان تولید کند، در حالی که قالب عمومی سرعت و تیراژ کمتری دارد.
مراحل طراحی و ساخت قالب سفارشی در فن آورپلاستیک
مراحل طراحی و ساخت قالب سفارشی برای تزریق پلاستیک به گونهای هستند که نیازها و مشخصات محصول را به دقت تأمین کرده و به تولید محصول با کیفیت و دقت منجر میشوند. در ادامه، به مراحل اصلی اشاره میکنیم:
تجزیه و تحلیل نیازها: در این مرحله، نیازها و مشخصات محصول به دقت تعیین میشوند. این شامل ابعاد، شکل، مواد استفاده شده، تعداد قطعات مورد نیاز و سایر جزئیات است.
طراحی اولیه: بر اساس نیازها، یک طراحی اولیه از قالب انجام میشود. در این مرحله، ابعاد و شکل کلی قالب تعیین میشود و اولین طرحهای مفهومی برای ساخت قالب ایجاد میشوند.
طراحی مفصل: پس از تایید طراحی اولیه، به طراحی مفصل و دقیق برای ساخت قالب پرداخته میشود. این مرحله شامل تعیین دقیق ابعاد، جزئیات داخلی قالب، جاهای تزریق مواد و…
مدلسازی سهبعدی:
با استفاده از نرمافزارهای مهندسی، مدل سهبعدی دقیق از قالب ساخته میشود. این مدل به عنوان نمایش واقعی از قالب به کار میرود.
تحلیل و بهینهسازی: از روی مدل سهبعدی تحلیل های مخالف بر حسب نیازهای از پیش تعریف شده برای تولید آن قطعه انجام می شود و همچنین به بررسی دقیق برای بهینه سازی هر چه بیشتر قطعه می پردازند و در نهایت تمام تغییرات مورد نیاز را ثبت و برای ساخت قالب اصلاح شده اقدام می کنند.
ساخت قالب های آزمایشی: پس از تایید طراحی، نمونههای آزمایشی با استفاده از قالب تولید میشوند. این نمونهها برای ارزیابی کیفیت، دقت و عملکرد قالب استفاده میشوند.
ارزیابی و اصلاحات: نمونههای آزمایشی ارزیابی میشوند و هر گونه نقص یا نیاز به بهبود در طراحی یا عملکرد قالب شناسایی میشود و تغییرات لازم انجام میشود.
ساخت قالب نهایی:
پس از انجام اصلاحات، قالب نهایی با دقت بالا تولید میشود. این مرحله شامل ساختار، کانالهای تزریق و سیستمهای خنککننده قالب میشود.
آزمایشهای نهایی: قبل از استفاده از قالب در تولید دستهای محصولات، آزمایشهای نهایی بر روی قالب انجام میشود تا اطمینان حاصل شود که عملکرد و کیفیت قالب مطابق با استانداردهای تولید قطعه نهایی باشد.
تولید محصول:
پس از تایید کامل قالب، مرحله تولید محصول با استفاده از قالب آغاز میشود و محصولات با کیفیت و دقت تولید میشوند.
با انجام این مراحل دقیق و با توجه به نیازها و مشخصات محصول، قالب تزریق پلاستیک سفارشی با کیفیت و عملکرد بالا تولید میشود. برای موفقیت در ساخت قالب تزریق پلاستیک می توانید مقاله زیر را مطالعه فرمایید. ↵ 6 راهکار حرفهای برای موفقیت در ساخت قالب تزریق پلاستیک
مزایای تولید قالبهای سفارشی
مزایای تولید قالبهای تزریق پلاستیک سفارشی بسیار گسترده و متنوع هستند و میتوانند به شکلهای مختلفی تاثیر گذار باشند. در ادامه به برخی از این مزایا اشاره میکنیم:
تطابق دقیق با نیازها: یکی از مزایای بزرگ قالبهای تزریق پلاستیک سفارشی، توانایی تطابق دقیق با نیازها و مشخصات محصول است. با طراحی و تولید قالب بر اساس نیازهای مشخص شده، میتوانید محصولات با کیفیت و دقیق تولید کنید.
کیفیت بالا: قالبهای سفارشی به شما امکان میدهند که مواد با کیفیت بالاتری را استفاده کنید و تمرکز بر کیفیت محصولات را افزایش دهید. این باعث بهبود اعتماد مشتریان و افزایش بازارپسندی محصولات میشود.
انعطافپذیری در طراحی: با داشتن یک قالب سفارشی، میتوانید به راحتی طراحیها و جزئیات محصول را تغییر داده و به نیازهای متغیر بازار پاسخ دهید.
کاهش هدررفت مواد: با تنظیمات دقیق و بهینهسازیهای مختلف، میزان هدررفت مواد در فرآیند تولید به حداقل میرسد و این باعث افزایش بهرهوری تولید میشود.
تنوع محصولات: قالبهای سفارشی به شما اجازه میدهند تا محصولات متنوعتری تولید کنید و در دستههای مختلف بازار حضور داشته باشید.
کاهش هزینههای آینده: با داشتن این قالب با کیفیت، نیاز به تعویض مکرر قالبها کاهش مییابد و همچنین هزینههای مرتبط با تعویض و تعمیرات کاهش مییابد.
بهرهوری افزایشی: با تطابق دقیق با نیازها و بهرهبرداری از تکنولوژیهای پیشرفته، بهرهوری تولید افزایش مییابد.
تجربه منحصر به فرد: با تولید محصولات سفارشی، تجربه خرید منحصر به فردی به مشتریان ارائه میشود و این باعث افزایش رضایت مشتریان میشود.
به طور کلی، قالبهای تزریق پلاستیک سفارشی به شما امکان میدهند تا محصولات با کیفیت و منحصر به فردی تولید کنید و باعث افزایش کارایی و بهرهوری در فرآیند تولید شوید.
آیا قالبهای تزریق پلاستیک سفارشی مناسب برای تولید حجم بالای محصولات هستند؟
بله، قالبهای تزریق پلاستیک سفارشی میتوانند برای تولید حجم بالای محصولات بسیار مناسب باشند. با توجه به اینکه قالبهای سفارشی به طور دقیق بر اساس نیازها و مشخصات محصول طراحی میشوند، این امکان وجود دارد که فرآیند تزریق پلاستیک به صورت اتوماتیک و با سرعت بالا انجام شود. همچنین، با بهرهگیری از فناوریهای پیشرفته و بهینهسازیهای مناسب، میتوان زمان تولید را کاهش داد و از مزایای تجمیعی تولید حجم بالا بهرهبرداری نمود. بنابراین، قالبهای تزریق پلاستیک سفارشی میتوانند یک گزینه مناسب برای تولید به مقیاس بزرگ با کیفیت و دقت باشند..
چرا قالبهای سفارشی برای صنایع مهم هستند؟
قالبهای تزریق پلاستیک سفارشی به دلیل تنظیمات قابل تغییر و تطابق با نیازهای مختلف، در انواع صنایع مختلف میتوانند مناسب باشند. به عنوان مثال:
ساخت قالب خودرو: در تولید قطعات داخلی و خارجی خودروها، قالبهای تزریق پلاستیک سفارشی استفاده میشود، مانند پنلها، داشبورد، قطعات دستگیره و…
صنایع الکترونیکی: در تولید قطعات مختلف الکترونیکی مانند دستگاههای موبایل، کامپیوتر، تلویزیون و… از قالبهای تزریق پلاستیک سفارشی استفاده میشود.
صنایع بهداشتی و آرایشی: تولید محصولات مانند بستهبندیها، بطریها، قوطیها و قطعات دیگر از قالبهای تزریق پلاستیک سفارشی بهره میبرد.
صنعت لوازم خانگی: در تولید لوازم خانگی مانند ظروف غذاخوری، بطریهای آب، جعبهها و…
صنایع پزشکی: در تولید تجهیزات پزشکی مانند ابزارهای پزشکی، بطریهای دارویی و…
صنعت اسباب بازی: تولید قطعات اسباببازی، عروسکها و قطعات دیگر از کاربردهای قالبهای تزریق پلاستیک سفارشی است.
محصولات مصرفی: تولید انواع محصولات مصرفی مانند بستهبندیها، ابزارهای آرایشی، لوازم ورزشی و…
با توجه به تغییرپذیری و انعطافپذیری قالبهای سفارشی، این نوع قالبها در صنایع مختلف میتوانند به بهبود کیفیت تولید، کاهش هزینهها و افزایش تنوع محصولات کمک کنند.
چقدر زمان برای ساخت یک قالب سفارشی نیاز است؟
زمان مورد نیاز برای طراحی و ساخت قالب تزریق پلاستیک سفارشی بستگی به عوامل متعددی دارد که میتوان به موارد زیر اشاره کرد:
پیچیدگی طراحی: اگر طراحی قالب تزریق پلاستیک به دلایل خاصی پیچیده و خاص باشد، زمان برای طراحی و تنظیمات دقیقتر افزایش مییابد.
فناوری و تجهیزات: استفاده از تکنولوژیهای پیشرفته و تجهیزات مدرن میتواند زمان طراحی و تولید را کاهش دهد، اما در عین حال احتیاج به زمان برای آمادهسازی و تنظیم تجهیزات دارد.
کیفیت محصول نهایی: اگر هدف تولید محصول با کیفیت بالا و دقت بیشتر باشد، زمان مورد نیاز برای تعیین تنظیمات دقیقتر و انجام آزمایشهای مکرر افزایش مییابد.
هماهنگی با مشتری: در برخی موارد، نیاز به هماهنگی با مشتری برای تایید طراحی و مشخصات محصول ممکن است زمان بیشتری از طراحی را در بر بگیرد.
حجم تولید: تعداد محصولاتی که باید تولید شود نیز تأثیر زیادی بر زمان مورد نیاز دارد. تولید به مقیاس بزرگ ممکن است زمان بیشتری را مستلزم شود.
در نهایت، اهمیت دقت در طراحی و تولید قالب تزریق پلاستیک سفارشی برای افزایش کیفیت محصولات و بهرهوری تولید تأکید میشود. همچنین، همکاری مستمر با تیمهای مهندسی و تخصصی به دقت و سرعت این فرآیند کمک میکند.
قیمت ساخت قالب های سفارشی
هزینه قالبهای تزریق پلاستیک سفارشی ابتدا ممکن است بالاتر از قالبهای استاندارد باشد. اما با توجه به مزایایی که قالبهای سفارشی ارائه میدهند، این هزینه به طور کلی توجیهپذیر است. برخی از عوامل که به تعیین هزینه ساخت قالبهای تزریق پلاستیک سفارشی میپردازند عبارتند از:
پیچیدگی طراحی و پیچیدگی قطعه
هرچه طراحی قطعه پیچیدهتر باشد، ساخت قالب نیز دشوارتر و زمانبرتر خواهد بود. جزئیات پیچیده، شیارها، زوایای غیرمعمول و کانالهای داخلی باعث افزایش زمان طراحی و ماشینکاری میشوند.
مثال: قالب یک قطعه خودرو با جزئیات داخلی و سطوح متعدد، نسبت به یک قطعه سادهتر هزینه بیشتری دارد.
جنس مواد پلاستیک (PP، PC، PA، ABS و …)
نوع ماده پلاستیکی که قرار است قالب آن تولید شود، بر هزینه ساخت قالب اثر مستقیم دارد. برخی پلاستیکها دمای بالاتر و فشار بیشتری نیاز دارند که قالب را مستحکمتر و مقاومتر میکند.
مثال: تولید قطعات با پلیکربنات (PC) نیاز به قالب مقاوم در برابر حرارت بالا دارد و هزینه آن افزایش مییابد.
تعداد کویتهها
تعداد کویتهها یا حفرههای قالب، تعیین میکند که با هر تزریق چند قطعه تولید میشود. افزایش تعداد کویتهها باعث افزایش پیچیدگی، زمان ساخت و هزینه قالب میشود، اما تیراژ تولید بالاتر میرود.
مثال: یک قالب ۴ کویته نسبت به قالب تک کویته هزینه بیشتری دارد ولی در ساعت تعداد بیشتری قطعه تولید میکند.
نوع فولاد قالب (1.2312، H13، S136 و …)
نوع فولاد یا آلیاژ مورد استفاده در ساخت قالب بر دوام، دقت و هزینه تأثیر میگذارد. فولادهای مقاومتر معمولاً گرانتر هستند ولی عمر قالب را افزایش میدهند.
مثال: فولاد H13 برای قطعاتی با تیراژ بالا و فشار تزریق بالا مناسب است و هزینه بیشتری دارد.
سیستم خنککننده
کانالهای خنککننده باعث کاهش زمان سیکل تولید و جلوگیری از اعوجاج قطعه میشوند. طراحی و اجرای سیستم خنککننده بهینه، زمان و هزینه بیشتری میطلبد.
مثال: استفاده از خنککننده تطبیقی Conformal Cooling با پرینت سهبعدی نسبت به کانالهای معمولی هزینه بالاتری دارد اما کیفیت قطعه را افزایش میدهد.
سیستم راهگاه (سرد یا گرم)
سیستم راهگاه مواد مذاب را به داخل حفرهها هدایت میکند. راهگاه گرم باعث کاهش ضایعات و افزایش سرعت تولید میشود، ولی هزینه ساخت آن بیشتر است.
عمر مورد انتظار قالب
اگر قالب برای تولید تیراژ بالا طراحی شود، باید مقاوم و با کیفیت ساخته شود که هزینه اولیه آن بالاتر خواهد بود.
دقت و کیفیت سطح
هرچه سطح قالب صافتر و دقیقتر باشد، هزینه ساخت افزایش مییابد. این عامل بر کیفیت نهایی قطعه و ظاهر محصول تأثیر مستقیم دارد.
رنج قیمت قالب سفارشی در ایران:
با توجه به عوامل بالا، معمولاً قیمت قالبهای سفارشی از ۳۰ تا ۴۵۰ میلیون تومان متفاوت است. قالبهای پیچیده با تعداد کویتههای بالا در بالاترین رده قیمت قرار میگیرند، در حالی که قالبهای سادهتر هزینه کمتری دارند.
در آخر
طراحی و ساخت قالبهای سفارشی، گامی اساسی در تولید محصولات با کیفیت و دقیق است. این فرآیند با بهرهگیری از تکنولوژیهای پیشرفته و طراحیهای اختصاصی، امکان تولید محصولات متنوع و منحصر به فرد را فراهم میکند. اگر به دنبال افزایش بهرهوری و کاهش هزینههای تولید خود هستید، ساخت قالبهای سفارشی گزینهای ایدهآل است.
برای دریافت مشاوره رایگان، مشاهده نمونهکارها، قالب سازی و ساخت قالب سفارشی با کیفیت بالا، با تیم متخصص فنآور پلاستیک تماس بگیرید. تضمین کیفیت، عمر طولانی قالب و تحویل به موقع، از مزایای همکاری با ماست.
📞 شماره تماس: ۰۹۱۲۰۹۱۲۷۳۸
پرسشهای متداول (FAQ):
قیمت ساخت قالب سفارشی چقدر است؟
بسته به پیچیدگی قطعه و تعداد کویتهها تعیین می شود که برای اطلاع از قیمت دقیق باید با واحد فروش تماس بگیرید.
برای ساخت قالب چه فایلهایی لازم است؟
فایلهای طراحی سهبعدی CAD/STEP یا مدلهای دیجیتال قطعه برای تحلیل و طراحی قالب.
ساخت قالب سفارشی چقدر زمان میبرد؟
بسته به پیچیدگی طراحی، تعداد کویتهها و نوع قالب، معمولاً چند هفته تا چند ماه طول میکشد.
آیا قالب پس از ساخت قابل اصلاح است؟
بله، قالبها پس از تولید قابل اصلاح، بهینهسازی و تعمیر هستند تا کیفیت قطعات حفظ شود.
آیا قالب سفارشی ارزش سرمایهگذاری دارد؟
بله، کاهش ضایعات، افزایش کیفیت و سرعت تولید و صرفهجویی بلندمدت باعث توجیه هزینه اولیه میشود.
آیا فنآور پلاستیک خدمات تست قالب ارائه میدهد؟
بله، قالبها پس از ساخت روی دستگاه تزریق تست و اصلاح میشوند تا عملکرد و کیفیت قطعه نهایی تضمین شود.
