طراحی قالب؛ جایی که کیفیت محصول تعیین میشود
در فرآیند تولید قطعات صنعتی و پلاستیکی، مرحله طراحی قالب مهمترین مرحلهای است که اگر بهدرستی انجام نشود، حتی بهترین دستگاهها و مواد اولیه هم نتیجه مطلوبی نخواهند داشت. در این مرحله کیفیت محصول نهایی، هزینه تولید، زمان ساخت و حتی عمر قالب را مشخص میشود. اگر این مرحله بر پایه اصول مهندسی انجام نشود، حتی استفاده از بهترین دستگاههای CNC، مواد اولیه باکیفیت و تجهیزات پیشرفته نیز نمیتواند مشکلات تولید را بهطور کامل برطرف کند.
یک طراحی قالب اصولی باعث میشود قطعات با دقت ابعادی بالا، کیفیت سطح مناسب و حداقل ضایعات تولید شوند. همچنین با انتخاب صحیح سیستم راهگاهی، خنککاری، پران و سایر اجزای قالب، زمان سیکل تولید کاهش یافته و هزینههای تعمیر و نگهداری قالب نیز کمتر خواهد شد.
“قالبی که اصولی طراحی شده باشد، تولید را سریعتر، کمهزینهتر و بدون دردسر میکند.”
در قالبسازی فنآورپلاستیک (تکنیک پلاستیک)، طراحی قالب تنها به مدلسازی سهبعدی محدود نمیشود؛ بلکه یک فرآیند مهندسی جامع است که از تحلیل قطعه و بررسی قابلیت تولید آغاز شده و با شبیهسازی فرآیند تزریق، انتخاب متریال، طراحی اجزای قالب و آمادهسازی اطلاعات موردنیاز برای ساخت قالب ادامه پیدا میکند. هدف ما طراحی قالبی است که از همان ابتدای تولید، عملکردی پایدار، اقتصادی و قابل اطمینان داشته باشد.
طراحی قالب در قالبسازی فنآورپلاستیک چه تفاوتی دارد؟
تجربه بیش از ۲۵ سال فعالیت در زمینه طراحی قالب و ساخت قالب تزریق پلاستیک به ما نشان داده است که بخش قابل توجهی از مشکلات تولید، پیش از شروع ماشینکاری و در مرحله طراحی قابل پیشگیری هستند. به همین دلیل، در فنآورپلاستیک طراحی قالب تنها به ایجاد یک مدل سهبعدی محدود نمیشود، بلکه هر پروژه از دیدگاه فنی، تولیدی و اقتصادی بررسی میشود.
در فرآیند طراحی، علاوه بر شکل هندسی قطعه، عواملی مانند تیراژ تولید، نوع پلیمر، تلرانسهای ابعادی، قابلیت ماشینکاری، سیستم خنککاری، مکانیزم پران و شرایط واقعی خط تولید نیز در نظر گرفته میشوند. این رویکرد باعث میشود قالب نهایی علاوه بر دقت بالا، قابلیت ساخت، مونتاژ و تولید پایدار را نیز داشته باشد.
تجربه پروژههای متعدد به ما ثابت کرده است که:
- بسیاری از عیوب تولید مانند تابیدگی، پلیسه، فرورفتگی یا پر نشدن کامل قطعه، ریشه در طراحی اولیه قالب دارند.
- اصلاح قالب پس از ساخت معمولاً هزینه و زمان بسیار بیشتری نسبت به اصلاح در مرحله طراحی ایجاد میکند.
- طراحی مهندسی و مبتنی بر قابلیت ساخت (Design for Manufacturing) ریسک پروژه را کاهش داده و زمان رسیدن به تولید انبوه را کوتاهتر میکند.
به همین دلیل، در فنآورپلاستیک هر پروژه طراحی با هدف تولید قطعهای باکیفیت، افزایش عمر قالب و کاهش هزینههای تولید انجام میشود، نه صرفاً ارائه یک مدل سهبعدی.

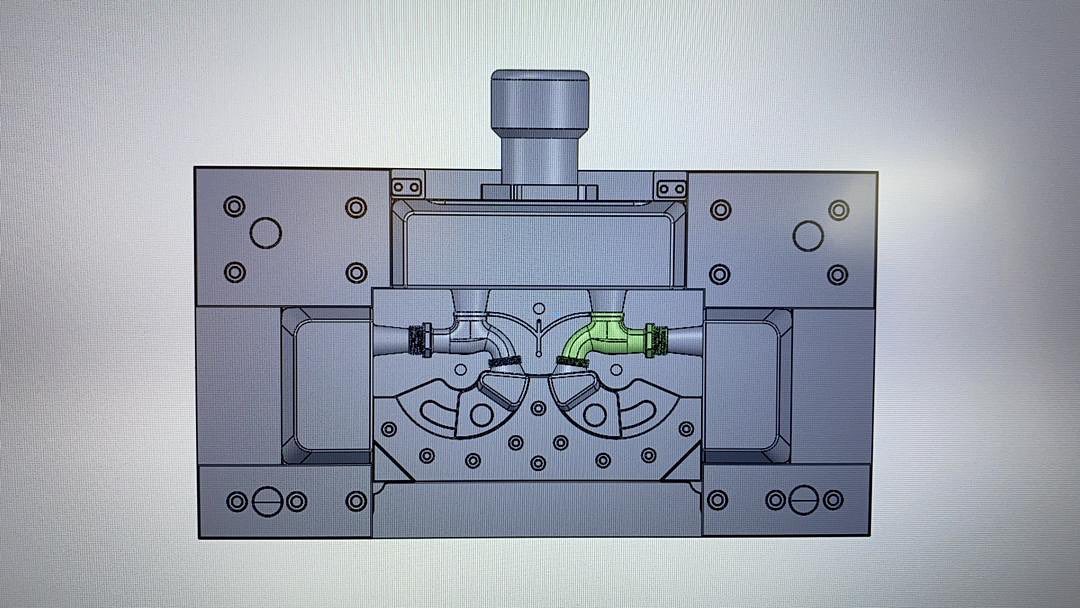

نرمافزارهای طراحی و تحلیل قالب
در واحد طراحی قالب فنآورپلاستیک، فرآیند طراحی با استفاده از نرمافزارهای تخصصی CAD، CAM و CAE انجام میشود تا تمامی جزئیات قالب پیش از ساخت مورد بررسی قرار گیرد. این ابزارها امکان مدلسازی سهبعدی، تحلیل فرآیند تزریق، بررسی قابلیت ساخت و آمادهسازی اطلاعات موردنیاز برای ماشینکاری را فراهم میکنند و بسیاری از خطاهای احتمالی را پیش از ورود به مرحله ساخت شناسایی میکنند.
در پروژههای ما، با توجه به نوع قطعه و نیازهای فنی، از نرمافزارهای مهندسی مانند SolidWorks، CATIA، Siemens NX و نرمافزارهای تحلیل Moldflow استفاده میشود تا طراحی قالب با دقت بالا و بر اساس شرایط واقعی تولید انجام شود.
اگر میخواهید با قابلیتها، مزایا و کاربرد هر یک از این نرمافزارها بیشتر آشنا شوید، میتوانید مقاله نرم افزارهای طراحی قالب صنعتی را مطالعه کنید.
📞 مشاوره تخصصی
مراحل طراحی قالب در شرکت قالب سازی فنآورپلاستیک
1. بررسی و تحلیل قطعه (Analysis)
هر پروژه طراحی قالب با تحلیل دقیق قطعه آغاز میشود. در اولین مرحله، قطعه از نظر:
- کاربرد
- تیراژ تولید
- تلرانسها
- محدودیتهای فنی بررسی میشود.
این مرحله مشخص می کنئد چه نوع قالبی برای پروژه مناسب است. تصمیمهایی که در این مرحله گرفته میشوند، پایه تمام مراحل بعدی طراحی و ساخت قالب هستند.
2. بررسی اپتیک و هندسه قطعه
بررسی هندسه و قابلیت قالبگیری قطعه: در این مرحله فرم قطعه از نظر امکان قالبگیری، زوایای خروج (Draft Angle)، یکنواختی ضخامت دیواره و نواحی حساس Undercutها بررسی میشود تا:
- قطعه بهراحتی از قالب خارج شود
- این تحلیل به جلوگیری از عیوبی دفرمگی و عیوب سطحی مانند تابیدگی، فرورفتگی، پلیسه و مشکلات خروج قطعه کمک میکند.
3. طراحی یا اصلاح محصول
در صورت نیاز، طراحی محصول بهگونهای اصلاح میشود که:
- تولید سادهتر شود و بهبود قابلیت تولید
- فشار کمتری به قالب وارد شود
- عمر قالب افزایش پیدا کند
4. نمونهسازی و پرینت سهبعدی
در پروژههای حساس، نمونه اولیه قطعه یا بخشهایی از قالب:
- پرینت میشود
- مونتاژ و ابعاد بررسی میگردد
- اصلاحات نهایی قبل از ساخت انجام میشود
این کار امکان بررسی ابعاد، مونتاژ و عملکرد قطعه را فراهم کرده و باعث میشود اصلاحات لازم قبل از شروع ماشینکاری انجام شوند.
5. انتخاب متریال و اجزای قالب
متریال قالب و اجزای آن بر اساس:
- تیراژ تولید
- نوع مواد تزریقی
- شرایط کاری انتخاب میشود تا قالب در طول زمان دچار افت کیفیت نشود.
انتخاب صحیح متریال، دوام قالب را افزایش داده و هزینههای تعمیر و نگهداری را در طول زمان کاهش میدهد.
6. تحلیل فرآیند تزریق (Mold Flow)
در این مرحله:
- مسیر حرکت مواد مذاب
- نقاط احتمالی حبس هوا
- محل مناسب گیت بررسی میشود تا قطعه بدون نقص تولید شود.
- خطوط جوش و احتمال ایجاد عیوب
این تحلیل کمک میکند بسیاری از مشکلات پیش از ساخت قالب برطرف شوند و تعداد اصلاحات پس از تست اولیه کاهش یابد.
7. طراحی و تحلیل سیستم خنککاری
سیستم خنککاری به گونهای طراحی میشود که دمای قالب بهصورت یکنواخت کنترل شود. طراحی صحیح این سیستم باعث:
- کاهش زمان سیکل تولید
- افزایش کیفیت سطح قطعه
- کاهش تابیدگی و تولید پایدار در تیراژ بالا باعث تولید یکنواخت میشود
8. طراحی سیستم پران (Eject)
سیستم پران بر اساس شکل هندسی قطعه و محل اعمال نیرو طراحی میشود . سیستم پران بهگونهای طراحی میشود که:
- قطعه بدون آسیب خارج شود
- فشار نامتقارن به قالب وارد نشود
- استهلاک قالب کاهش یابد
9. تدوین ساختار اجرایی پروژه (WBS)
برای هر پروژه، برنامه اجرایی و زمانبندی مراحل طراحی و ساخت تهیه میشود. پروژه طراحی به مراحل مشخص تقسیم میشود تا:
- زمانبندی دقیق باشد
- ریسک اجرایی کاهش پیدا کند
- هماهنگی طراحی و ساخت کامل شود
10. انتخاب اجزای استاندارد قالب
برای اجزای استاندارد، از برندهای معتبر استفاده میشود تا:
- افزایش قابلیت اطمینان
- تعمیر و نگهداری سادهتر باشد
- کیفیت قالب در طول زمان حفظ شود
- وابستگی به قطعات خاص کاهش یابد
طراحی اصولی قالب چگونه هزینههای تولید را کاهش میدهد؟
یک طراحی مهندسیشده تنها کیفیت قطعه را افزایش نمیدهد، بلکه هزینههای تولید را نیز در طول عمر قالب کاهش میدهد. تصمیمهایی که در مرحله طراحی گرفته میشوند، مستقیماً بر راندمان تولید و هزینههای تعمیر و نگهداری قالب تأثیر دارند.
- کاهش ضایعات و قطعات معیوب
- کاهش زمان سیکل تزریق
- افزایش عمر مفید قالب
- کاهش دفعات تعمیر و اصلاح قالب
- کاهش مصرف مواد اولیه
- کاهش توقف خط تولید

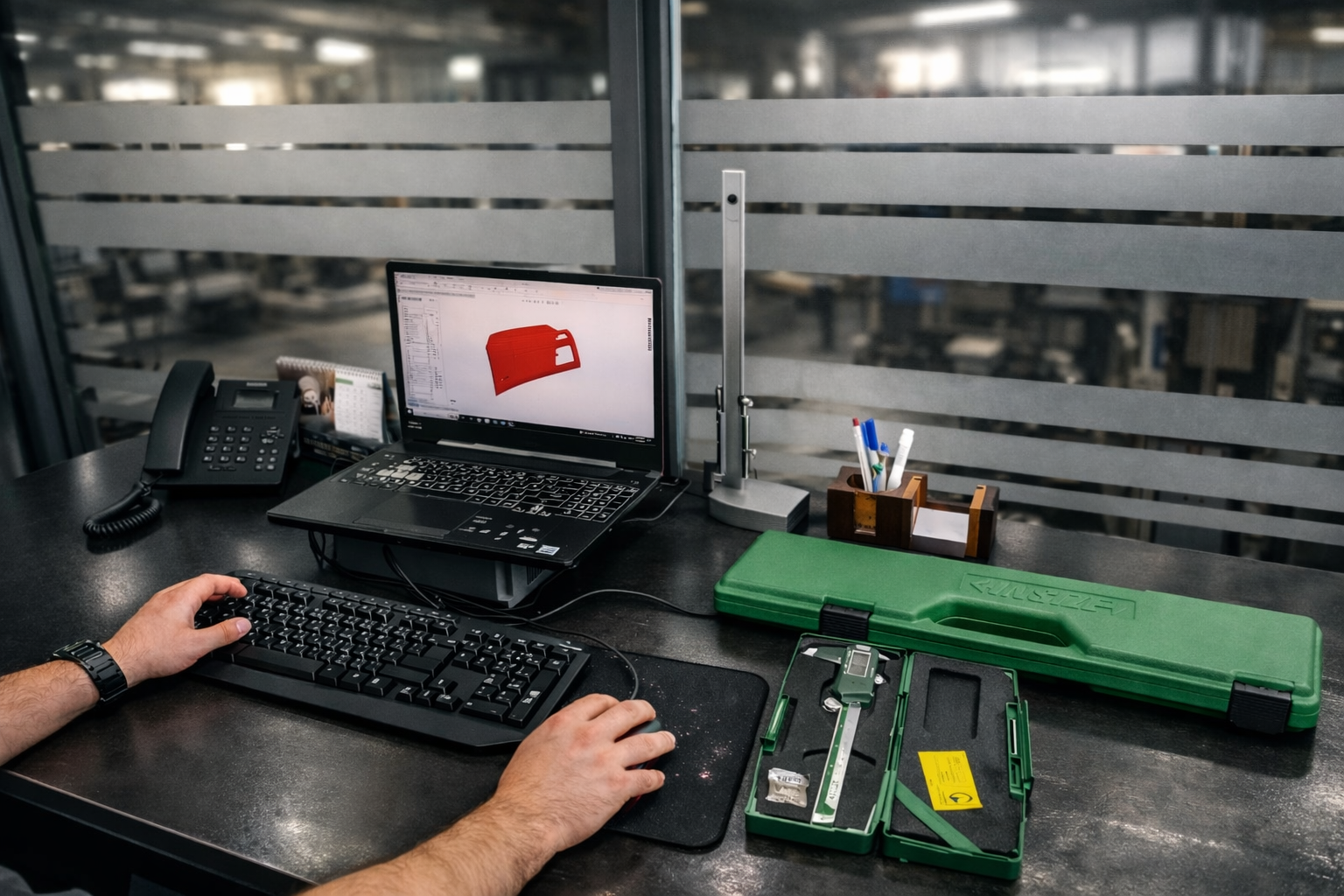

ارتباط مستقیم واحد طراحی قالب با واحد CNC
یکی از مهمترین مزیتهای واحد طراحی قالب فنآورپلاستیک، ارتباط مستقیم و مستمر تیم طراحی با واحد ماشینکاری CNC است. در بسیاری از پروژهها، فاصله میان طراحی و ساخت باعث بروز خطاهایی میشود که تنها هنگام ماشینکاری یا مونتاژ قالب مشخص میشوند؛ اما در فنآورپلاستیک این دو واحد از ابتدای پروژه در کنار یکدیگر فعالیت میکنند.
پس از نهایی شدن طراحی، فایلهای سهبعدی، نقشههای ساخت، تلرانسهای ابعادی و اطلاعات موردنیاز ماشینکاری مستقیماً در اختیار واحد CNC قرار میگیرد. این هماهنگی باعث میشود طراحیها دقیقاً مطابق قابلیتهای ساخت، اجرا شوند و نیاز به اصلاحات پرهزینه در مراحل بعدی به حداقل برسد.
مزایای این ارتباط مستقیم عبارتاند از:
- طراحی قالب بر اساس قابلیت واقعی ماشینکاری (Design for Manufacturing)
- کاهش خطاهای اجرایی و دوبارهکاری در فرآیند ساخت
- انتقال دقیق اطلاعات میان واحد طراحی و CNC
- کاهش زمان ساخت و تحویل قالب
- افزایش دقت ابعادی و کیفیت نهایی قالب

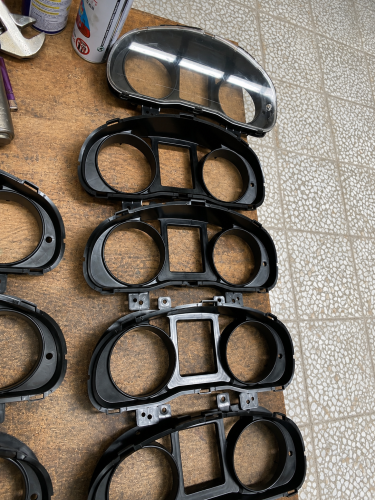

تجربه طراحی و ساخت قالب در صنایع مختلف
تجربه طراحی و ساخت قالب برای صنایع مختلف، باعث شده تیم مهندسی فنآورپلاستیک با الزامات فنی هر صنعت آشنا باشد. تاکنون پروژههای متعددی در حوزههای مختلف طراحی و تولید شدهاند، از جمله:
چرا طراحی قالب را به قالبسازی فنآورپلاستیک بسپاریم؟
موفقیت یک پروژه قالب سازی تنها به کیفیت ساخت قالب وابسته نیست؛ بلکه از مرحله طراحی آغاز میشود. به همین دلیل، در فنآورپلاستیک فرآیند طراحی بر پایه تجربه عملی، تحلیل مهندسی و قابلیت واقعی تولید انجام میشود تا ریسک پروژه از همان ابتدا کاهش یابد.
- بیش از ۲۵ سال تجربه در طراحی و ساخت قالب تزریق پلاستیک برای صنایع مختلف
- طراحی مبتنی بر تولید واقعی (Design for Manufacturing) با در نظر گرفتن قابلیت ماشینکاری و مونتاژ
- استفاده از تحلیلهای مهندسی برای کاهش خطاهای احتمالی پیش از ساخت قالب
- ارتباط مستقیم واحد طراحی با CNC برای جلوگیری از دوبارهکاری و کاهش زمان ساخت
- انتخاب مهندسی متریال و اجزای استاندارد متناسب با تیراژ و شرایط کاری قالب
- کاهش ریسک، هزینه و زمان اجرای پروژه از طریق طراحی دقیق و قابل ساخت
- همراهی تیم فنی از طراحی تا تست قالب و رسیدن به تولید پایدار
برای شروع طراحی قالب چه اطلاعاتی موردنیاز است؟
برای بررسی دقیق پروژه، معمولاً اطلاعات زیر موردنیاز است:
- فایل سهبعدی قطعه (STEP، IGES، Parasolid، SolidWorks و…)
- نقشه دوبعدی در صورت وجود
- تیراژ سالانه تولید
- نوع ماده اولیه (پلیمر)
- الزامات ابعادی و تلرانسها
- کیفیت سطح مورد انتظار
- اطلاعات دستگاه تزریق (در صورت مشخص بودن)
پس از بررسی این اطلاعات، تیم مهندسی امکان ساخت، اصلاحات پیشنهادی و مسیر اجرای پروژه را بررسی خواهد کرد.
سوالات متداول طراحی قالب
طراحی قالب چیست و چرا قبل از ساخت قالب اهمیت دارد؟
طراحی قالب فرآیندی مهندسی است که در آن تمامی جزئیات قالب پیش از ساخت بررسی و مدلسازی میشوند. کیفیت قطعه، هزینه تولید، عمر قالب و سرعت تولید تا حد زیادی به کیفیت طراحی وابسته است.
هزینه طراحی قالب به چه عواملی بستگی دارد؟
هزینه به پیچیدگی قطعه، تعداد کویتهها، نوع قالب، نیاز به تحلیل مهندسی و زمان موردنیاز برای طراحی بستگی دارد.
طراحی قالب صنعتی چقدر زمان میبرد؟
زمان طراحی با توجه به پیچیدگی پروژه متفاوت است، اما معمولاً از چند روز تا چند هفته زمان نیاز دارد. پروژههای پیچیدهتر به بررسیها و تحلیلهای بیشتری نیاز دارند..
اگر طراحی قالب بهدرستی انجام نشود چه مشکلاتی ایجاد میشود؟
طراحی نامناسب میتواند باعث افزایش ضایعات، کاهش کیفیت قطعه، دشواری در تولید، افزایش هزینههای تعمیرات و کاهش عمر قالب شود.
آیا قبل از ساخت قالب امکان تحلیل و شبیهسازی وجود دارد؟
بله. با استفاده از نرمافزارهای تخصصی تحلیل قالب، مسیر جریان مواد، محل گیت، نقاط حبس هوا و بسیاری از مشکلات احتمالی قبل از ساخت بررسی میشوند.
آیا امکان اصلاح طراحی محصول قبل از ساخت قالب وجود دارد؟
بله. در بسیاری از پروژهها، طراحی محصول پیش از ساخت قالب اصلاح میشود تا فرآیند تولید سادهتر شده و کیفیت قطعه و عمر قالب افزایش یابد.
آیا پس از طراحی، ساخت و تست قالب نیز انجام میدهید؟
بله. در قالبسازی فنآورپلاستیک، فرآیند طراحی قالب، ساخت، تست و اصلاحات احتمالی تا رسیدن به تولید پایدار بهصورت یکپارچه انجام میشود.
آیا طراحی قالب برای قالبهای چندکویته نیز انجام میشود؟
بله. در فنآورپلاستیک طراحی قالب چندکویته و خانوادگی انجام میشود. در این پروژهها، بالانس جریان مواد، سیستم راهگاهی و خنککاری بهگونهای طراحی میشوند که تمامی حفرههای قالب عملکرد یکنواختی داشته باشند.
طراحی قالب در چه مراحلی قابل اصلاح است؟
اصلاح طراحی تا پیش از شروع ساخت قالب امکانپذیر است و هرچه زودتر انجام شود، هزینه و زمان کمتری خواهد داشت. به همین دلیل، تمامی بخشهای طراحی پیش از ماشینکاری بهدقت بررسی و در صورت نیاز اصلاح میشوند.
رایجترین اشتباهات در طراحی قالب چیست؟
رایجترین خطاها شامل انتخاب نامناسب محل گیت، طراحی غیراصولی سیستم خنککاری و پران، انتخاب نادرست فولاد، ضخامت غیریکنواخت دیوارهها و در نظر نگرفتن تلرانسهای تولید است. این موارد در فنآورپلاستیک پیش از ساخت قالب بررسی و اصلاح میشوند.
