در بسیاری از صنایع، افزایش تیراژ تولید بدون کاهش کیفیت یکی از مهمترین چالشهای تولیدکنندگان است. زمانی که حجم سفارشها بالا میرود، استفاده از قالبهای تککویته معمولاً پاسخگوی نیاز تولید نیست و زمان سیکل و هزینه تولید هر قطعه افزایش پیدا میکند. در چنین شرایطی، قالب چند کویته (Multi-Cavity Mold) بهعنوان یکی از مؤثرترین راهکارها در ساخت قالب تزریق پلاستیک شناخته میشود. این قالب ها به عنوان یک نوآوری در صنعت تولید انبوه شناخته میشوند.
در این نوع قالب، چندین قطعه بهصورت همزمان و در یک سیکل تزریق تولید میشوند. این موضوع علاوه بر افزایش ظرفیت تولید، باعث کاهش هزینه تمامشده هر قطعه، استفاده بهینه از دستگاه تزریق و افزایش بهرهوری خط تولید میشود.
البته طراحی و ساخت قالب چند کویته تنها به افزایش تعداد کویتهها محدود نیست. انتخاب تعداد مناسب کویته، طراحی متعادل راهگاهها، تحلیل جریان مواد، سیستم خنککاری و انتخاب متریال مناسب، همگی در کیفیت نهایی قالب و عملکرد آن نقش تعیینکننده دارند. در این مقاله با نحوه عملکرد، مزایا، کاربردها، چالشها و مهمترین نکات طراحی قالبهای چند کویته آشنا میشویم.
قالب چند کویته چیست؟

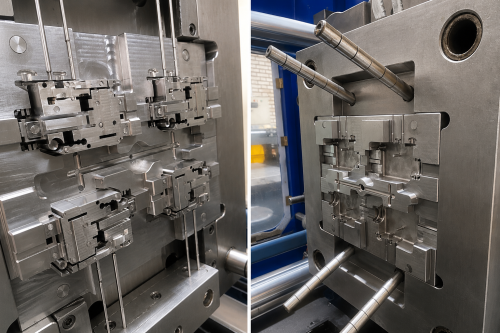

قالب چند کویته نوعی قالب تزریق پلاستیک است (Multi-Cavity Molds) که به جای یک حفره، چند حفره (Cavity) برای تولید قطعه دارد. به همین دلیل در هر سیکل تزریق، چند قطعه بهصورت همزمان تولید میشود.
برای مثال، اگر قالب ۸ کویته باشد، در هر بار تزریق ۸ قطعه و اگر قالب ۱۶ کویته باشد، ۱۶ قطعه از قالب خارج میشود. همین موضوع باعث میشود در تولیدات با تیراژ بالا، زمان ساخت هر قطعه کاهش پیدا کند و ظرفیت تولید افزایش یابد. در عین حال هزینه های ولحد تولید کاهش می یابد.
البته افزایش تعداد کویتهها بهتنهایی به معنی عملکرد بهتر قالب نیست. در طراحی قالب چند کویته باید مسیر جریان مواد، سیستم راهگاه، خنککاری و نحوه پر شدن تمام کویتهها بهگونهای طراحی شود که همه قطعات با وزن، ابعاد و کیفیت یکسان تولید شوند. به همین دلیل طراحی این نوع قالب نسبت به قالبهای تککویته به دقت و تجربه بیشتری نیاز دارد.
مزایای قالبهای چند کویته در تولید انبوه
استفاده از قالبهای چند کویته زمانی توجیه اقتصادی پیدا میکند که حجم تولید بالا باشد. در چنین شرایطی، تولید همزمان چند قطعه در هر سیکل تزریق میتواند هزینه تولید را کاهش داده و ظرفیت خط تولید را افزایش دهد. مهمترین مزایای این نوع قالب عبارتاند از:
افزایش ظرفیت تولید
مهمترین مزیت قالب چند کویته، تولید همزمان چند قطعه در هر سیکل تزریق است. بهعنوان مثال، در یک قالب ۸ کویته، در هر بار تزریق ۸ قطعه تولید میشود. این موضوع باعث میشود بدون افزایش تعداد دستگاههای تزریق، حجم تولید در مدت زمان مشخص افزایش پیدا کند.
کاهش هزینه تولید
اگرچه هزینه طراحی و ساخت قالب چند کویته از قالب تککویته بیشتر است، اما در تولید انبوه این هزینه به مرور جبران میشود. با افزایش تعداد قطعات تولیدی در هر سیکل، هزینه تمامشده هر قطعه کاهش پیدا میکند و بهرهوری خط تولید افزایش مییابد.
استفاده بهینه از دستگاه تزریق
در قالبهای چند کویته، ظرفیت دستگاه تزریق بهتر مورد استفاده قرار میگیرد. در نتیجه، تعداد سیکلهای موردنیاز برای تولید یک تیراژ مشخص کمتر میشود و استهلاک دستگاه نیز کاهش مییابد.
کیفیت یکنواخت قطعات
در صورتی که طراحی قالب، سیستم راهگاه، خنککاری و تنظیمات فرآیند بهدرستی انجام شده باشد، تمام کویتهها قطعاتی با ابعاد، وزن و کیفیت یکسان تولید میکنند. این موضوع ضایعات تولید را کاهش داده و کیفیت محصول نهایی را پایدارتر میکند.
صرفهجویی در مصرف انرژی
استفاده ازاین قالب ها به کاهش مصرف انرژی در فرآیندهای تولیدی کمک میکند، چرا که نیاز به راهاندازی مجدد دستگاهها برای هر قطعه کاهش مییابد.
بهبود کیفیت محصولات نهایی
قالبهای چند کویته با طراحی دقیق و کنترل بهتر بر فرآیند تولید، کیفیت محصولات نهایی را بهبود میبخشند. این ویژگی باعث کاهش ضایعات و افزایش رضایت مشتریان میشود.
انواع قالبهای چند کویته
قالبهای چند کویته بسته به نوع قطعه و هدف تولید، با آرایشهای مختلفی طراحی میشوند. انتخاب نوع قالب به عواملی مانند شکل قطعه، تیراژ تولید، سیستم راهگاه و نحوه مونتاژ محصول بستگی دارد.
قالب همسان (Identical Cavity)
در این نوع قالب، تمام کویتهها یک قطعه کاملاً مشابه تولید میکنند. این روش رایجترین نوع قالب چند کویته است و معمولاً برای تولید انبوه قطعاتی مانند درب بطری، قطعات الکتریکی و قطعات پلاستیکی صنعتی استفاده میشود.
قالب خانواده (Family Cavity)
در قالب خانواده یا قالب متفاوت، هر کویته برای تولید یک قطعه متفاوت طراحی میشود. این قطعات معمولاً پس از تولید کنار یکدیگر مونتاژ میشوند و مجموعه نهایی را تشکیل میدهند. استفاده از این نوع قالب زمانی مناسب است که تعداد مصرف همه قطعات در محصول نهایی تقریباً یکسان باشد.
قالب متقارن و نامتقارن
از نظر چیدمان کویتهها، قالبهای چند کویته میتوانند متقارن یا نامتقارن باشند. در قالبهای متقارن، کویتهها به گونهای جانمایی میشوند که جریان مواد به شکل متعادل بین آنها تقسیم شود. اما در برخی قطعات با هندسه پیچیده، استفاده از آرایش نامتقارن اجتنابناپذیر است و طراحی راهگاه و سیستم خنککاری اهمیت بیشتری پیدا میکند.
کاربردهای قالبهای چند کویته در صنایع مختلف
قالبهای چند کویته بیشتر در محصولاتی استفاده میشوند که تیراژ تولید آنها بالا است و تولیدکننده به دنبال کاهش هزینه تولید هر قطعه است. برخی از مهمترین کاربردهای این قالبها عبارتاند از:
- تولید انواع درب بطری، ظروف و قطعات بستهبندی
- قطعات پلاستیکی صنایع خودروسازی ( ساخت قالب صنعت خودروسازی)
- قطعات الکتریکی و الکترونیکی
- تجهیزات پزشکی یکبارمصرف مانند سرنگ و قطعات آزمایشگاهی
- قطعات لوازم خانگی و محصولات مصرفی پلاستیکی

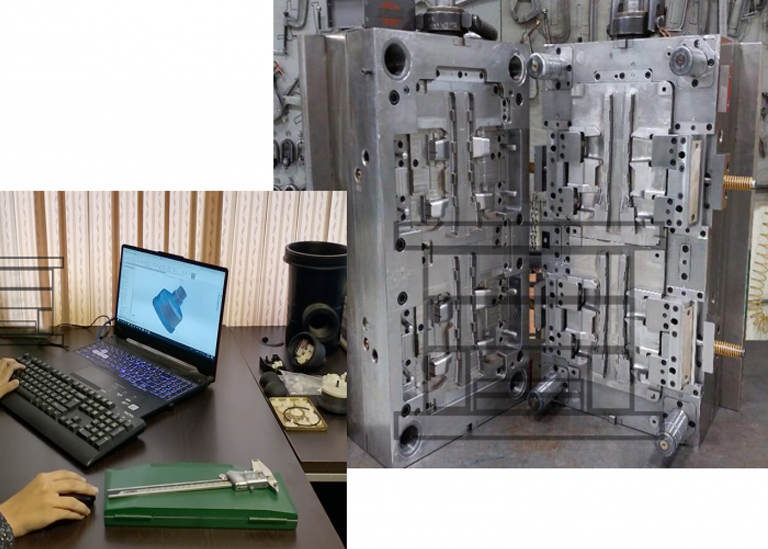

طراحی قالب چند کویته
طراحی قالب چند کویته تنها به افزایش تعداد کویتهها محدود نمیشود. در این نوع قالب، تمام کویتهها باید بهگونهای طراحی شوند که مواد مذاب بهصورت یکنواخت وارد آنها شود و همه قطعات از نظر ابعاد، وزن و کیفیت سطح یکسان باشند. به همین دلیل، طراحی این قالبها نسبت به قالبهای تککویته به بررسیهای مهندسی بیشتری نیاز دارد.
اجزای اصلی قالب چند کویته
در طراحی قالبهای چند کویته، چند بخش نقش مهمی در عملکرد قالب دارند:
- کویتهها (Cavity): محل شکلگیری قطعه که باید از نظر ابعاد و کیفیت کاملاً یکسان باشند.
- سیستم راهگاه و گیت: وظیفه انتقال متعادل مواد مذاب به تمام کویتهها را بر عهده دارد.
- سیستم خنککاری: دمای قالب را کنترل میکند تا تمام قطعات بهصورت یکنواخت خنک شوند.
- سیستم پران: قطعات را بدون آسیب و تغییر شکل از قالب خارج میکند.
هماهنگی این بخشها تأثیر مستقیمی بر کیفیت قطعات و عمر مفید قالب دارد.
مراحل طراحی قالب چند کویته
طراحی این نوع قالب معمولاً با بررسی دقیق قطعه آغاز میشود. در این مرحله، هندسه قطعه، ضخامت دیوارهها، زوایای خروج، تیراژ تولید و نوع پلیمر بررسی میشود تا تعداد مناسب کویتهها مشخص شود.
پس از آن، جانمایی کویتهها، طراحی سیستم راهگاه، محل گیت، سیستم خنککاری و سیستم پران انجام میشود. در پروژههای حساس، شبیهسازی جریان مواد (Mold Flow) نیز انجام میشود تا نحوه پر شدن تمام کویتهها، احتمال حبس هوا و محل ایجاد خطوط جوش قبل از ساخت قالب بررسی شود.
در نهایت، پس از تأیید طراحی، نقشههای اجرایی برای ساخت قالب آماده میشوند تا تمامی قطعات قالب با حداقل خطا ماشینکاری و مونتاژ شوند.

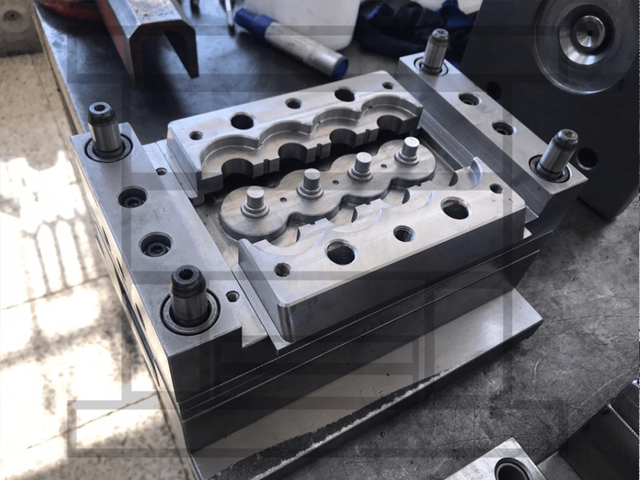

مراحل ساخت قالب چند کویته
پس از نهایی شدن طراحی، ساخت قالب آغاز میشود. دقت در این مرحله اهمیت زیادی دارد، زیرا کوچکترین خطا در ساخت میتواند باعث شود تمام کویتهها عملکرد یکسانی نداشته باشند و کیفیت قطعات تولیدی کاهش پیدا کند.
در ساخت قالبهای چند کویته معمولاً مراحل زیر انجام میشود:
ماشینکاری قطعات اصلی قالب
ابتدا صفحات و اجزای اصلی قالب با استفاده از دستگاههای CNC ماشینکاری میشوند. دقت این مرحله روی عملکرد نهایی قالب و مونتاژ صحیح قطعات تأثیر مستقیم دارد.
ساخت اینسرتها و قطعات متحرک
اینسرتها، کشوییها و سایر قطعات متحرک با تلرانسهای دقیق ماشینکاری میشوند. در بسیاری از پروژهها، این قطعات پس از عملیات حرارتی مجدداً ماشینکاری نهایی میشوند تا دقت ابعادی حفظ شود.
عملیات وایرکات و اسپارک
عملیات وایرکات و اسپارکبرای ایجاد شیارها، گوشههای تیز و جزئیات پیچیده از وایرکات و اسپارک استفاده میشود. این فرآیندها امکان ساخت قسمتهایی را فراهم میکنند که با ماشینکاری معمولی قابل اجرا نیستند.
مونتاژ و کنترل ابعادی
پس از آماده شدن تمام قطعات، قالب مونتاژ شده و ابعاد آن کنترل میشود. عملکرد سیستم خنککاری، سیستم پران و حرکت قطعات متحرک نیز در این مرحله بررسی میشود.

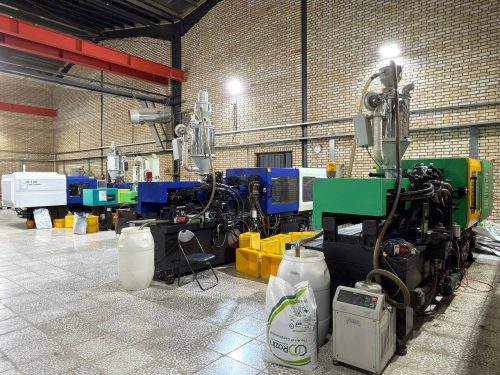

تست قالب روی دستگاه تزریق
آخرین مرحله، تست قالب روی دستگاه تزریق پلاستیک است. در این مرحله، نحوه پر شدن کویتهها، کیفیت قطعات، زمان سیکل و عملکرد کلی قالب ارزیابی میشود و در صورت نیاز اصلاحات نهایی انجام میگیرد.
تفاوت قالبهای چند کویته و تککویته
انتخاب بین قالب تککویته و قالب چند کویته به نوع محصول، تیراژ تولید و بودجه پروژه بستگی دارد. اگر تولید در تعداد محدود انجام شود، معمولاً قالب تککویته انتخاب اقتصادیتری است. اما در تولید انبوه، قالب چند کویته به دلیل تولید همزمان چند قطعه، هزینه تولید هر قطعه را کاهش میدهد.
| ویژگیها | قالب تککویته | قالب چند کویته | کاربرد توصیهشده |
|---|---|---|---|
| زمان تولید | بیشتر | کمتر | تولید محدود (قطعات نمونه و تیراژ کم) |
| هزینه ساخت اولیه | کمتر | بیشتر | تولید انبوه (تیراژ بالا) |
| میزان تولید در هر چرخه | یک قطعه | چندین قطعه | قطعات کوچک و متوسط برای حجم بالا |
| پیچیدگی طراحی | سادهتر | پیچیدهتر | تولید ساده برای تک محصول / طراحی پیشرفته برای قطعات متنوع |
همانطور که در جدول بالا مشاهده میشود، قالبهای چند کویته با وجود هزینه ساخت اولیه بالاتر، در بلندمدت به دلیل کاهش زمان و هزینه تولید، مقرونبهصرفهتر هستند.
چالشهای طراحی و ساخت قالب چند کویته
اگرچه قالبهای چند کویته بهرهوری تولید را افزایش میدهند، اما طراحی و ساخت آنها نسبت به قالبهای ساده پیچیدهتر است. به همین دلیل، طراحی این نوع قالب معمولاً به تجربه، تجهیزات دقیق و تحلیل مهندسی بیشتری نیاز دارد. مهمترین چالشها عبارتاند از:
پیچیدگی در طراحی
طراحی این قالب ها به دلیل وجود چندین کویته و سیستمهای جریان مواد پیچیدهتر است. این موضوع نیازمند دانش فنی بالاتر و تجربه مهندسان است. توزیع یکنواخت مواد مذاب بین تمام کویتهها، طراحی صحیح سیستم خنککاری، یکسان بودن ابعاد و وزن تمام قطعات
هزینه بالای طراحی و ساخت اولیه
طراحی و ساخت قالبهای چند کویته به هزینه و زمان بیشتری نسبت به قالبهای ساده نیاز دارد. نیاز به ماشینکاری با دقت بالا
نیاز به مواد اولیه با کیفیت بالا
برای عملکرد بهینه این قالب ها استفاده از مواد اولیه با کیفیت بالا ضروری است. مواد ضعیف ممکن است به شکستگی یا کاهش طول عمر قالب منجر شوند.
افزایش زمان تعمیر و نگهداری
به دلیل ساختار پیچیدهتر، تعمیر و نگهداری این نوع قالبها ممکن است زمانبر و هزینهبر باشد. انجام بازرسیهای منظم و روانکاری بخشهای متحرک میتواند این چالش را کاهش دهد
پیچیدگی در نگهداری و تعمیرات
نگهداری این قالبها به دلیل پیچیدگی ساختارشان، نیازمند تخصص و دانش فنی بالا است.
چگونه قالب مناسب را انتخاب کنیم؟
انتخاب قالب مناسب تنها به تعداد کویتهها بستگی ندارد. پیش از شروع طراحی باید چند عامل بررسی شود:
- تیراژ مورد انتظار تولید
- ابعاد و پیچیدگی قطعه
- نوع پلیمر مصرفی
- ظرفیت دستگاه تزریق
- بودجه پروژه
- زمان موردنیاز برای تولید
در بسیاری از پروژهها، افزایش تعداد کویتهها همیشه بهترین انتخاب نیست. اگر ظرفیت دستگاه، سیستم راهگاه یا شرایط فرآیند با تعداد کویتهها هماهنگ نباشد، کیفیت قطعات کاهش پیدا میکند. به همین دلیل، تعداد کویتهها باید بر اساس تحلیل فنی و شرایط واقعی تولید انتخاب شود.
نکات مهم در نگهداری قالب چند کویته
عملکرد مناسب قالبهای چند کویته تا حد زیادی به نحوه نگهداری آنها بستگی دارد. انجام سرویسهای دورهای علاوه بر افزایش عمر قالب، از افت کیفیت قطعات و توقف خط تولید نیز جلوگیری میکند.
بازبینی دورهای قالب
بازبینی دورهای قالبپس از تعداد مشخصی سیکل تولید، وضعیت کویتهها، اینسرتها، سیستم پران و مسیرهای خنککاری باید بررسی شود. تشخیص بهموقع سایش یا آسیبدیدگی قطعات، هزینه تعمیرات را کاهش میدهد.
روانکاری قطعات متحرک
قطعاتی مانند پینهای پران، کشوییها و سایر اجزای متحرک باید بهصورت منظم روانکاری شوند تا از افزایش اصطکاک و سایش جلوگیری شود.
تمیزکاری قالب
باقی ماندن مواد پلاستیکی، رسوبات یا آلودگی در سطح کویتهها و راهگاهها میتواند کیفیت قطعات را تحت تأثیر قرار دهد. به همین دلیل، تمیزکاری قالب پس از پایان تولید یا در سرویسهای دورهای اهمیت زیادی دارد.
کنترل سیستم خنککاری
رسوب گرفتن کانالهای خنککاری باعث کاهش راندمان انتقال حرارت و افزایش زمان سیکل تولید میشود. بررسی و شستوشوی دورهای این کانالها به حفظ عملکرد قالب کمک میکند.
جمعبندی و توصیهها
قالبهای چند کویته در قالب گیری تزریقی یکی از بهترین راهکارها برای تولید قطعات پلاستیکی در تیراژ بالا هستند. این قالبها اگر بهدرستی طراحی و ساخته شوند، میتوانند ظرفیت تولید را افزایش دهند، هزینه تمامشده هر قطعه را کاهش دهند و کیفیت تولید را در طول زمان حفظ کنند.
البته موفقیت یک قالب چند کویته تنها به تعداد کویتهها وابسته نیست. تحلیل صحیح قطعه، طراحی متعادل راهگاه، خنککاری مناسب، ماشینکاری دقیق و تست کامل قالب، مجموعه عواملی هستند که عملکرد نهایی قالب را تعیین میکنند.
سؤالات متداول
قالب چند کویته چیست؟
قالب چند کویته نوعی قالب تزریق پلاستیک است که به جای یک حفره، چندین کویته دارد و در هر سیکل تزریق چند قطعه را بهصورت همزمان تولید میکند. این نوع قالب بیشتر برای تولید انبوه استفاده میشود، زیرا باعث افزایش ظرفیت تولید و کاهش هزینه هر قطعه خواهد شد.
قالب تککویته بهتر است یا قالب چند کویته؟
هیچکدام بهصورت مطلق بهتر نیستند. اگر تیراژ تولید پایین باشد، قالب تککویته انتخاب اقتصادیتری است. اما برای تولید انبوه، قالب چند کویته معمولاً بهرهوری بالاتری دارد و هزینه تولید هر قطعه را کاهش میدهد.
ساخت قالب چند کویته چه زمانی توجیه اقتصادی دارد؟
زمانی که تعداد قطعات تولیدی زیاد باشد، هزینه اولیه ساخت قالب در مدت کوتاهی از طریق کاهش هزینه تولید هر قطعه جبران میشود. به همین دلیل، این نوع قالب بیشتر در پروژههای با تیراژ بالا استفاده میشود.
بیشترین تعداد کویته در یک قالب چقدر است؟
تعداد کویتهها به عواملی مانند ابعاد قطعه، نوع پلیمر، ظرفیت دستگاه تزریق و طراحی قالب بستگی دارد. برخی قالبها ۲ یا ۴ کویته هستند و برخی دیگر ممکن است ۱۶، ۳۲ یا حتی تعداد بیشتری کویته داشته باشند.
آیا تمام کویتههای قالب باید قطعه یکسان تولید کنند؟
خیر. در بیشتر پروژهها تمام کویتهها یک قطعه مشابه تولید میکنند، اما در قالبهای Family Cavity هر کویته میتواند قطعه متفاوتی را تولید کند؛ البته این قطعات معمولاً مربوط به یک مجموعه مونتاژی هستند.
مهمترین چالش در طراحی قالب چند کویته چیست؟
مهمترین چالش، توزیع یکنواخت مواد مذاب بین تمام کویتهها است. اگر طراحی راهگاه، گیت یا سیستم خنککاری بهدرستی انجام نشود، ممکن است قطعات از نظر وزن، ابعاد یا کیفیت سطح با یکدیگر تفاوت داشته باشند.
چگونه عمر قالب چند کویته افزایش پیدا میکند؟
بازرسی دورهای، تمیزکاری قالب، روانکاری قطعات متحرک، کنترل سیستم خنککاری و استفاده صحیح از شرایط فرآیند تزریق، مهمترین عواملی هستند که به افزایش عمر قالب کمک میکنند.
آیا قالب چند کویته فقط برای قطعات پلاستیکی استفاده میشود؟
بیشترین کاربرد قالبهای چند کویته در قالبهای تزریق پلاستیک است، اما اصل استفاده از چند حفره برای افزایش ظرفیت تولید در برخی فرآیندهای دیگر نیز به کار میرود. در صنعت پلاستیک، این نوع قالب یکی از رایجترین روشها برای تولید قطعات در تیراژ بالا محسوب میشود.
