اجزاء قالب تزریق پلاستیک از مجموعهای از قطعات و سیستمهای مهندسی تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند تولید قطعات پلاستیکی با پیچیدگی و دقت بالا دارند. عملکرد صحیح این اجزاء، کیفیت قطعه، سرعت تولید، عمر قالب و هزینههای نگهداری را تحت تأثیر قرار میدهد.
در طراحی و ساخت قالبهای صنعتی، انتخاب صحیح اجزاء قالب تزریق پلاستیک به اندازه طراحی خود قطعه اهمیت دارد. کوچکترین خطا در طراحی سیستم راهگاه، خنککاری یا پران میتواند باعث افزایش ضایعات، تابیدگی قطعه یا کاهش عمر قالب شود.
در این مقاله با مهمترین اجزای قالب پلاستیک، وظیفه هر بخش و نکات مهم طراحی آنها آشنا میشوید.
اجزاء قالب تزریق پلاستیک چیست؟
در قالب تزریق پلاستیک اجزاء قالب تزریق پلاستیک به مجموعه قطعاتی گفته میشود که در کنار یکدیگر فرآیند شکلدهی مواد مذاب، خنککاری و خروج قطعه از قالب را انجام میدهند.
مهمترین قطعات قالب تزریق پلاستیک عبارتاند
صفحات قالب
- حفره (Cavity)
- ماهیچه (Core)
- سیستم راهگاه قالب
- گیت
- سیستم خنککاری قالب
- سیستم پران قالب
- اینسرت قالب
- اسلاید و لیفتر قالب
- بوش و پینهای راهنما
هر یک از این اجزاء باید متناسب با نوع قطعه، جنس مواد اولیه و تیراژ تولید طراحی شوند.
اجزای کلیدی در فرایند تزریق پلاستیک
1- واحد تزریق
واحد تزریق یکی از اجزاء قالب تزریق پلاستیک و فرایند آن است. این واحد مسئولیت ذوب و تزریق مواد پلاستیکی به داخل قالب را برعهده دارد. واحد تزریق از ترکیب سه قسمت اصلی تشکیل شده است:
مخزن: در اینجا، مواد پلاستیکی ذوب میشوند و در حالت مایع قرار میگیرند. مخزن دارای دمای کنترل شدهای است تا مواد پلاستیکی به درجه حرارت مناسب برای تزریق برسند.
بشقاب: بشقاب یک قسمت مهم در واحد تزریق است. در اینجا، مواد پلاستیکی ذوب شده به نازل تزریق منتقل میشوند.
مجموعه پیچ و مهره: این قسمت برای پیشروی مواد پلاستیکی به سمت نازل تزریق و سپس به داخل قالب مورد استفاده قرار میگیرد. مهرهها به عنوان یک فشارگذار عمل میکنند و مواد پلاستیکی را به قالب فشار میدهند.
واحد تزریق دقت و کنترل دما و فشار را تضمین میکند تا مواد پلاستیکی به درستی و با دقت به داخل قالب تزریق شوند. این بخش بسیار حیاتی در فرآیند تزریق پلاستیک برای تولید محصولات با کیفیت و دقت بالا میباشد. برای مطالعه دقیق تر به مقاله چرا زمان تزریق پلاستیک در قالب مهم است؟ مراجعه کنید.
2- قالب
قالب یکی از اجزاء قالب تزریق پلاستیک است که قالب قلب وجان تزریق شناخته می شود. از فرآیند مسئول تعیین شکل نهایی محصول پلاستیکی و ایجاد جزئیات دقیق آن است. ساخت قالب معمولاً از فولاد یا مواد مشابه است و دارای دو نصف مشابه است که به هم پیوسته و جدا شونده هستند.
در فرآیند تزریق پلاستیک، قالب به شکل مطلوب محصول در حالت سه بعدی ایجاد میکند. این قالبها میتوانند طراحیهای مختلفی داشته باشند و باید به دقت تنظیم شوند تا تولید محصولات با کیفیت بالا امکانپذیر باشد.
سیستم راهگاه قالب (Runner System)
سیستم راهگاه قالب مسیر انتقال مواد مذاب از نازل دستگاه تا حفره قالب است.
طراحی صحیح سیستم راهگاه باعث میشود:
- مواد به صورت یکنواخت وارد قالب شوند.
- افت فشار کاهش پیدا کند.
- زمان پر شدن قالب کمتر شود.
- کیفیت قطعه افزایش یابد.
- ضایعات مواد اولیه کاهش پیدا کند.
در قالبهای صنعتی معمولاً طراحی راهگاه با تحلیل Mold Flow بررسی میشود تا بهترین محل ورود مواد مشخص شود.
گیت (Gate)
گیت آخرین بخش مسیر ورود مواد مذاب به داخل حفره قالب است.
نوع گیت بر کیفیت قطعه، محل اثر گیت، فشار تزریق و زمان سیکل تولید تأثیر مستقیم دارد.
از رایجترین انواع گیت میتوان به موارد زیر اشاره کرد:
- Edge Gate
- Pin Gate
- Fan Gate
- Submarine Gate
انتخاب نوع گیت کاملاً به شکل قطعه و شرایط تولید بستگی دارد. گیت نیز یکی از مهمترین اجزاء قالب تزریق پلاستیک است.
سیستم خنک کاری قالب
سیستم خنک کاری قالبسیستم خنک کاری قالب یکی از مهمترین بخشهای طراحی قالب تزریق پلاستیک است.
هدف این سیستم، کنترل یکنواخت دمای قالب در طول تولید است.
مزایای طراحی صحیح سیستم خنککاری:
- کاهش زمان سیکل تولید
- جلوگیری از تابیدگی قطعه
- افزایش کیفیت سطح
- کاهش جمعشدگی
- افزایش عمر قالب
در قالبهای پیچیده، مسیر کانالهای خنککاری با استفاده از تحلیل مهندسی طراحی میشوند.
سیستم پران قالب
پس از پایان مرحله خنککاری، قطعه باید بدون آسیب از قالب خارج شود.
این وظیفه بر عهده سیستم پران قالب است که یکی از مهمترین اجزاء قالب تزریق پلاستیک شناخته می شود.
اجزاء اصلی این سیستم شامل:
- صفحه پران
- میل پران
- پین پران قالب
- بوشهای راهنما
اگر سیستم پران به درستی طراحی نشود ممکن است قطعه دچار ترک، تغییر شکل یا اثر پران شود.
3- واحد نگهداری قالب ها
یکی دیگر از اجزاء قالب تزریق پلاستیک که نقش حیاتی دارد واحد نگهداری است. این واحد نقش بسیار حیاتی در حفظ سلامت و عملکرد صحیح قالب دارد. وظیفه اصلی واحد نگهداری، نگهداشتن نصفهای قالب در حالت بسته و بهم چسبیده در طی فرآیند تزریق میباشد. این واحد به اطمینان از این که قالب به درستی در هم قرار گیرد و مواد پلاستیکی به درستی تزریق شود، کمک میکند.
واحد نگهداری دارای قطعاتی است که به طور دقیق و به هم پیوسته قالبها را در حالت بسته نگه میدارند. این واحد عملیاتی مهمی را انجام میدهد:
نگهداشتن قالب بسته: هنگامی که مواد پلاستیکی به داخل قالب تزریق میشوند، واحد نگهداری مسئولیت نگهداشتن دو نصف قالب را برعهده دارد. این اقدام از جلوگیری از باز شدن غیرقراری قالب جلوگیری میکند.
تزریق مواد پلاستیکی با دقت: واحد نگهداری تنظیمات دقیقی دارد تا مواد پلاستیکی با فشار مطلوب و در مقدار مناسب به داخل قالب تزریق شوند.
خروج قطعه از قالب: پس از تزریق و خنک شدن مواد پلاستیکی، واحد نگهداری به عمل خروج قطعه پلاستیکی از قالب میپردازد. این عملیات با استفاده از سوزنها و سیستمهای مکانیکی انجام میشود.
واحد نگهداری وتغییرات قالب از اهمیت بالایی برخوردار است زیرا هر خطا یا نقص در این واحد میتواند منجر به تولید محصولات با عیب یا به تعویق افتادن فرآیند تولید شود. از این رو، تنظیمات و کنترل دقیق در واحد نگهداری بسیار حیاتی است تا تزریق پلاستیک به بهترین شکل انجام شود و محصولات با کیفیت و بدون مشکل تولید شوند.
پین پران قالب چیست؟
پین پران قالب یکی از مهمترین قطعات قالب تزریق پلاستیک است.
این قطعه پس از باز شدن قالب، نیروی لازم برای خارج کردن قطعه را تأمین میکند.
محل قرارگیری پینهای پران باید به گونهای انتخاب شود که:
- فشار به صورت یکنواخت توزیع شود.
- اثر پران روی سطح ظاهری قطعه باقی نماند.
- قطعه بدون تغییر شکل خارج شود.
اینسرت قالب چیست؟
اینسرت قالب قطعهای قابل تعویض است که در بخشهای حساس قالب نصب میشود.
استفاده از اینسرت به عنوان اجزاء قالب تزریق پلاستیک مزایای زیادی دارد:
- کاهش هزینه تعمیرات
- تعویض آسان قسمتهای مستهلک
- افزایش عمر قالب
- امکان استفاده از فولادهای مختلف در یک قالب
در قالبهای خودرویی و قطعات صنعتی، استفاده از اینسرت بسیار رایج است.
اسلاید و لیفتر قالب
در قطعاتی که دارای برآمدگی جانبی یا زیر برش (Undercut ) هستند، امکان خروج مستقیم قطعه از قالب وجود ندارد و جزء اصلی اجزاء قالب تزریق پلاستیک شناخته می شوند.
در این شرایط از اسلاید و لیفتر قالب استفاده میشود که اجزاء قالب تزریق پلاستیک است.
اسلایدها به صورت جانبی حرکت میکنند و لیفترها هنگام باز شدن قالب، قطعه را همزمان به سمت بالا و بیرون هدایت میکنند.
طراحی صحیح این مکانیزمها باعث افزایش کیفیت قطعه و جلوگیری از آسیب به قالب میشود.
انتخاب متریال قطعات قالب پلاستیک
تمام قطعات قالب از یک نوع فولاد ساخته نمیشوند.
انتخاب متریال بر اساس عوامل زیر انجام میشود:
- تیراژ تولید
- نوع پلیمر
- میزان سایش
- دقت ابعادی
- شرایط کاری قالب
استفاده از فولاد مناسب، عملیات حرارتی صحیح و ماشینکاری دقیق، تأثیر مستقیمی بر عمر قالب دارد. برای مطالعه بیشتر راجه به فولاد ساخت قاب به مقاله معرفی برخی از متداولترین فولادها مراجعه کنید.
در آخر
شناخت صحیح اجزاء قالب تزریق پلاستیک برای طراحی و ساخت یک قالب باکیفیت ضروری است. سیستم راهگاه، سیستم خنککاری قالب، سیستم پران قالب، اینسرت، اسلاید، لیفتر و سایر قطعات قالب باید به صورت یک مجموعه هماهنگ طراحی شوند تا قطعات پلاستیکی با کیفیت بالا، دقت ابعادی مناسب و کمترین میزان ضایعات تولید شوند.

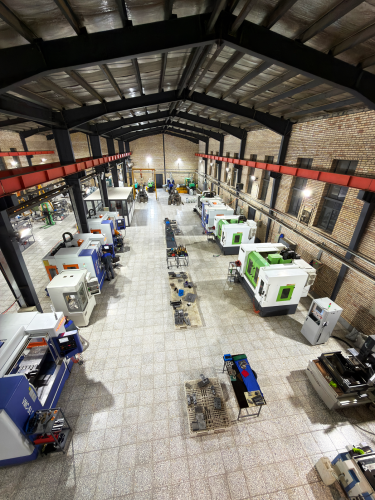

در مجموعه فنآور پلاستیک، طراحی قالب با استفاده از نرمافزارهای مهندسی، تحلیل Mold Flow، ماشینکاری دقیق CNC، عملیات وایرکات و اسپارک انجام میشود تا تمامی اجزاء قالب مطابق استانداردهای صنعتی ساخته و مونتاژ شوند.
اجزاء قالب گیری تزریقی در شرکت قالب سازی فن آور پلاستیک، انعطافپذیری، کارایی و توانایی ایجاد قطعات پیچیده را سنگ بنای صنعت مدرن در تولیدات خود دانسته است. برای کسب اطلاعات بیشتر در رابطه با آخرین تکنولوژی در قالب تزریق پلاستیک و کلیه روش های قالب سازی پلاستیک در این شرکت می توانید با واحد فروش ما در ارتباط باشید.
