مراحل تزریق پلاستیک؛ از آماده‌سازی مواد تا کنترل کیفیت قطعات تولیدشده

تزریق پلاستیک یکی از روش‌های اصلی تولید قطعات پلیمری در تیراژ صنعتی است که در آن مواد اولیه پس از آماده‌سازی و ذوب شدن، با فشار و سرعت کنترل‌شده وارد قالب می‌شوند و پس از خنک‌کاری و خروج از قالب، قطعه نهایی شکل می‌گیرد. کیفیت قطعه فقط به قالب یا دستگاه تزریق وابسته نیست، بلکه نتیجه هماهنگی میان نوع مواد اولیه، دما، فشار، سرعت تزریق، شرایط قالب و زمان خنک‌کاری است.

فرآیند تزریق پلاستیک از چند مرحله متوالی تشکیل می‌شود؛ از آماده‌سازی مواد و تنظیم دستگاه گرفته تا تزریق، اعمال فشار نگهدارنده، خنک‌کاری، خروج قطعه و کنترل کیفیت. تنظیم نامناسب هر یک از این مراحل می‌تواند به عیوبی مانند پر نشدن کامل قطعه، پلیسه، فرورفتگی، تابیدگی یا تغییرات ابعادی منجر شود.

در این مقاله، مراحل تزریق پلاستیک در تولید صنعتی را مرحله‌به‌مرحله بررسی می‌کنیم و توضیح می‌دهیم هر مرحله چه نقشی در کیفیت قطعه و پایداری فرآیند تولید دارد.

فرآیند تزریق پلاستیک چگونه انجام می‌شود؟

تزریق پلاستیک مرحله‌ای از فرآیند تولید است که در آن مواد پلیمری پس از آماده‌سازی و ذوب شدن، با فشار و سرعت کنترل‌شده وارد حفره قالب می‌شوند. پس از پر شدن قالب، فشار نگهدارنده اعمال می‌شود و سپس قطعه با کنترل دمای قالب و فرآیند خنک‌کاری به شکل نهایی خود می‌رسد.

عملکرد صحیح این فرآیند به هماهنگی میان نوع پلیمر، طراحی قالب، دمای مواد و قالب، فشار و سرعت تزریق و زمان خنک‌کاری وابسته است. به همین دلیل، تزریق پلاستیک را نمی‌توان صرفاً ورود مواد مذاب به قالب دانست؛ بلکه مجموعه‌ای از مراحل و پارامترهای به‌هم‌پیوسته است که مستقیماً بر کیفیت قطعه تولیدی اثر می‌گذارند.

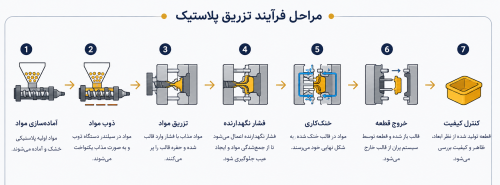

مراحل اصلی تزریق پلاستیک

به‌طور کلی، فرآیند تزریق پلاستیک شامل مراحل زیر است:

در ادامه، هر یک از این مراحل و پارامترهای مؤثر بر آن‌ها بررسی می‌شود.

چه عواملی بر فرآیند تزریق پلاستیک تأثیر می‌گذارند؟

کیفیت قطعه تولیدی به مجموعه‌ای از عوامل وابسته است و تغییر در هر یک از آن‌ها می‌تواند نتیجه نهایی را تحت تأثیر قرار دهد. مهم‌ترین عوامل عبارت‌اند از:

• نوع و خواص پلیمر
• دمای مواد و دمای قالب
• فشار و سرعت تزریق
• فشار نگهدارنده و زمان اعمال آن
• طراحی گیت و سیستم راهگاه
• طراحی و عملکرد سیستم خنک‌کاری
• هندسه و ضخامت دیواره قطعه
• شرایط خروج قطعه از قالب

برای مثال، تنظیم نامناسب دما یا فشار می‌تواند به ایجاد عیوب ظاهری و ابعادی منجر شود. برخی از این مشکلات و روش‌های شناسایی و رفع آن‌ها در مقاله مشکلات قالب در فرآیند تزریق پلاستیک و راه‌حل‌های آن بررسی شده است.

همچنین، آشنایی با ساختار و عملکرد خود قالب تزریق پلاستیک برای درک بهتر این فرآیند ضروری است و در صفحه قالب تزریق پلاستیک توضیحات کامل‌تری درباره ساختار قالب، سیستم راهگاه، خنک‌کاری و نحوه خروج قطعه ارائه شده است.



تنظیم پارامترهای فرآیند تزریق پلاستیک

پس از آماده‌سازی مواد و نصب قالب، پارامترهای فرآیند تزریق باید متناسب با نوع پلیمر، هندسه قطعه، طراحی قالب و شرایط تولید تنظیم شوند. دما، فشار، سرعت و زمان هرکدام بر نحوه پر شدن قالب، جمع‌شدگی، کیفیت سطح و پایداری ابعادی قطعه تأثیر دارند.

هیچ مجموعه تنظیماتی برای تمام قطعات و مواد یکسان نیست. به همین دلیل، پارامترهای دستگاه باید بر اساس مشخصات واقعی هر پروژه تعیین و در مرحله تست و تولید، پایش و در صورت نیاز اصلاح شوند.

دمای مواد و سیلندر

دمای سیلندر باید به‌گونه‌ای تنظیم شود که پلیمر در طول مسیر حرکت در دستگاه به‌صورت یکنواخت ذوب شود و برای ورود به قالب شرایط مناسبی داشته باشد.

پروفایل دمایی سیلندر معمولاً در چند ناحیه تنظیم می‌شود و مقدار مناسب آن به نوع پلیمر و مشخصات فنی ماده بستگی دارد. دمای بیش از حد می‌تواند باعث تخریب حرارتی مواد شود و دمای پایین نیز ممکن است جریان مذاب را دشوار کرده و پرشدن قالب را با مشکل مواجه کند.

دمای قالب

دمای قالب یکی از عوامل مؤثر بر کیفیت قطعه و زمان سیکل است. دمای مناسب می‌تواند به جریان بهتر مواد، شکل‌گیری مناسب سطح قطعه و کنترل پایداری ابعادی کمک کند.

مقدار مناسب دمای قالب به نوع پلیمر، هندسه قطعه، ضخامت دیواره و الزامات ظاهری و ابعادی محصول بستگی دارد. بنابراین، دمای قالب باید متناسب با شرایط هر پروژه تنظیم شود.

سرعت تزریق

سرعت تزریق مشخص می‌کند مواد مذاب با چه سرعتی وارد حفره قالب شوند. این پارامتر باید به‌گونه‌ای تنظیم شود که قالب به‌صورت مناسب و یکنواخت پر شود.

سرعت بیش از حد می‌تواند در برخی شرایط باعث ایجاد مشکلات ظاهری، افزایش برش مواد یا حبس هوا شود و سرعت بسیار پایین نیز ممکن است به پرشدن ناقص یا ایجاد خطوط جریان منجر شود.

در قطعات پیچیده، ممکن است سرعت تزریق در مراحل مختلف پرشدن قالب تغییر کند تا جریان مواد بهتر کنترل شود.

فشار تزریق

فشار تزریق نیروی لازم برای حرکت مواد مذاب و پر کردن حفره قالب را فراهم می‌کند. مقدار موردنیاز به عواملی مانند ویسکوزیته پلیمر، هندسه قطعه، ضخامت دیواره، طول مسیر جریان و طراحی سیستم راهگاهی بستگی دارد.

فشار ناکافی می‌تواند باعث پرشدن ناقص قالب شود، در حالی که افزایش بیش از نیاز فشار ممکن است موجب افزایش تنش داخلی، پلیسه یا فشار اضافی بر قالب شود.

بنابراین، فشار تزریق باید به اندازه‌ای تنظیم شود که حفره قالب به‌درستی و بدون اعمال فشار غیرضروری پر شود.

فشار و زمان نگهداری

پس از پر شدن حفره، فشار نگهدارنده برای جبران جمع‌شدگی مواد در زمان خنک‌شدن اعمال می‌شود. فشار و مدت زمان این مرحله بر وزن، ابعاد و کیفیت نهایی قطعه تأثیر دارند.

اگر فشار نگهدارنده یا زمان آن کمتر از مقدار موردنیاز باشد، احتمال ایجاد فرورفتگی و تغییر ابعاد افزایش پیدا می‌کند. از طرف دیگر، افزایش بیش از حد این پارامترها لزوماً به معنای بهبود کیفیت نیست و می‌تواند باعث افزایش زمان سیکل و مصرف انرژی شود.

زمان خنک‌کاری

زمان خنک‌کاری مدت زمانی است که قطعه پس از تزریق و اعمال فشار در قالب باقی می‌ماند تا به شرایط مناسب برای خروج برسد.

تنظیم صحیح این زمان اهمیت زیادی دارد؛ زیرا خنک‌کاری ناکافی می‌تواند باعث تغییر شکل یا ناپایداری ابعادی قطعه پس از خروج از قالب شود. افزایش بیش از نیاز زمان خنک‌کاری نیز باعث طولانی شدن سیکل تولید می‌شود.

به همین دلیل، زمان خنک‌کاری باید با توجه به نوع پلیمر، ضخامت قطعه، دمای قالب و طراحی سیستم خنک‌کاری تعیین شود.

زمان سیکل

زمان سیکل، مجموع زمان موردنیاز برای انجام یک چرخه کامل تولید یک قطعه یا مجموعه قطعات است و مراحلی مانند بسته شدن قالب، تزریق، فشار نگهدارنده، خنک‌کاری، باز شدن قالب و خروج قطعه را دربرمی‌گیرد.

کاهش زمان سیکل یکی از اهداف مهم در تولید صنعتی است، اما کاهش آن نباید به قیمت افت کیفیت قطعه انجام شود. برای مثال، کاهش بیش از حد زمان خنک‌کاری ممکن است باعث تابیدگی یا تغییر ابعاد قطعه شود.

بنابراین، زمان سیکل مناسب باید به‌گونه‌ای تعیین شود که بین سرعت تولید، مصرف انرژی و کیفیت پایدار قطعه تعادل برقرار شود. برای مطالعه بیشتر به مقالهچرا زمان تزریق پلاستیک در قالب مهم است؟مراجعه فرمایید.

---

نقش قالب در فرآیند تزریق پلاستیک

قالب تزریق پلاستیک فقط محل شکل‌گیری قطعه نیست؛ طراحی و عملکرد اجزای آن مستقیماً بر نحوه پر شدن حفره، خنک‌کاری، خروج قطعه و پایداری فرآیند تزریق تأثیر می‌گذارد. به همین دلیل، تنظیم پارامترهای دستگاه به‌تنهایی برای دستیابی به قطعه باکیفیت کافی نیست و شرایط طراحی و ساخت قالب نیز باید متناسب با قطعه و فرآیند تولید باشد.

تأثیر راهگاه و گیت بر جریان مواد

محل و نوع گیت و همچنین طراحی سیستم راهگاهی، مسیر ورود مواد مذاب به حفره را تعیین می‌کنند. طراحی نامناسب می‌تواند باعث افزایش افت فشار، پرشدن نامتوازن حفره، ایجاد خط جوش یا اختلاف کیفیت در بخش‌های مختلف قطعه شود.  برای مطالعه بیشتر: تفاوت قالب تزریق پلاستیک راهگاه سرد و گرم

نقش سیستم خنک‌کاری قالب

سیستم خنک‌کاری وظیفه کنترل دمای قالب و قطعه را بر عهده دارد و یکی از عوامل مؤثر بر زمان سیکل، کیفیت سطح و پایداری ابعادی قطعه است. توزیع نامناسب کانال‌های خنک‌کاری می‌تواند باعث اختلاف دما و در نتیجه تابیدگی یا تغییر ابعاد قطعه شود.

نقش سیستم پران در خروج قطعه

پس از خنک شدن قطعه، سیستم پران باید آن را بدون ایجاد تغییر شکل، خط یا آسیب سطحی از قالب خارج کند. طراحی نامناسب سیستم پران می‌تواند باعث اعمال نیروی نامتقارن و ایجاد عیب در قطعه شود.

ارتباط عملکرد قالب با کیفیت فرآیند تزریق

در نهایت، کیفیت تزریق حاصل عملکرد هم‌زمان دستگاه، مواد اولیه، قالب و پارامترهای فرآیند است. بنابراین اگر در زمان تولید مشکلی مانند پرشدن ناقص، پلیسه، تابیدگی یا اختلاف ابعادی مشاهده شود، باید علاوه بر تنظیمات دستگاه، عملکرد و طراحی قالب نیز بررسی شود.

---
