انتخاب فولاد مناسب یکی از مهمترین تصمیمها در فرآیند ساخت قالب تزریق پلاستیک است. کیفیت قطعات تولیدی، عمر مفید قالب، هزینه تعمیر و نگهداری، قابلیت پولیش، مقاومت در برابر سایش و حتی زمان تولید، همگی به نوع فولاد انتخابشده وابسته هستند. به همین دلیل، آشنایی با استانداردهای نامگذاری فولاد و ویژگی فولادهای پرکاربرد، تنها برای قالبسازان اهمیت ندارد؛ بلکه برای تولیدکنندگان قطعات پلاستیکی و شرکتهایی که قصد سفارش ساخت قالب دارند نیز یک موضوع مهم و تأثیرگذار است.
از آنجا که تولیدکنندگان مختلف در کشورهای گوناگون از استانداردهای متفاوتی برای نامگذاری فولاد استفاده میکنند، ممکن است یک فولاد با چند نام مختلف شناخته شود. شناخت این استانداردها به انتخاب صحیح متریال، مقایسه مشخصات فنی فولادها و برقراری ارتباط بهتر با تأمینکنندگان و سازندگان قالب کمک میکند.
در این مقاله، ابتدا با مهمترین استانداردهای نامگذاری فولاد آشنا میشوید، سپس فولادهای پرکاربرد در ساخت قالب تزریق پلاستیک، ویژگیها، کاربردها و تفاوتهای آنها را بررسی میکنیم. همچنین توضیح میدهیم که در فنآورپلاستیک انتخاب فولاد قالب بر چه اساسی انجام میشود و چه عواملی در این تصمیمگیری نقش دارند.
چرا انتخاب فولاد در ساخت قالب اهمیت دارد؟
در ساخت قالب تزریق پلاستیک، هیچ فولادی را نمیتوان بهترین گزینه برای همه پروژهها دانست. انتخاب متریال قالب به عواملی مانند نوع قطعه، تیراژ تولید، جنس مواد اولیه، کیفیت سطح مورد انتظار، شرایط کاری قالب و بودجه پروژه بستگی دارد. به همین دلیل، انتخاب فولاد مناسب یکی از تصمیمهای مهندسی است که میتواند عملکرد قالب را در طول سالها تولید تحت تأثیر قرار دهد.
اگر فولاد متناسب با شرایط پروژه انتخاب نشود، احتمال بروز مشکلاتی مانند سایش زودهنگام، خوردگی، ترکخوردگی، تغییر ابعاد، کاهش کیفیت سطح قطعه و افزایش هزینههای تعمیر و نگهداری قالب وجود دارد. در مقابل، انتخاب صحیح فولاد باعث افزایش عمر مفید قالب، حفظ دقت ابعادی قطعات، بهبود کیفیت سطح و کاهش توقفهای تولید خواهد شد.
در پروژههای حرفهای، انتخاب فولاد تنها بر اساس نام یا گرید آن انجام نمیشود. مهندسان پیش از انتخاب متریال، عواملی مانند تیراژ تولید، نوع پلیمر تزریقی، میزان سایش، نیاز به پولیش، مقاومت در برابر خوردگی، قابلیت عملیات حرارتی و شرایط ماشینکاری را بررسی میکنند تا فولادی انتخاب شود که از نظر عملکرد و هزینه، بهترین نتیجه را برای همان پروژه فراهم کند.
برای مثال، در پروژههای ساخت قالب خودرویی که قالب باید صدها هزار یا حتی میلیونها سیکل تولید را بدون افت کیفیت پشت سر بگذارد، انتخاب فولاد مناسب تأثیر مستقیمی بر عمر قالب، کیفیت قطعات و هزینههای تعمیر و نگهداری دارد.
به همین دلیل، شناخت استانداردهای نامگذاری فولاد و ویژگی هر گرید، نخستین گام برای انتخاب صحیح متریال در ساخت قالب است. در ادامه، با متداولترین استانداردهای نامگذاری فولاد و فولادهای پرکاربرد در صنعت قالبسازی آشنا میشویم.
نکته مهندسی
در مجموعه قالبسازی فنآورپلاستیک، انتخاب فولاد پس از بررسی عواملی مانند تیراژ تولید، نوع پلیمر، شرایط کاری قالب، نیاز به پولیش، میزان سایش و الزامات فنی پروژه انجام میشود. به همین دلیل ممکن است برای دو قالب با ظاهر مشابه، فولادهای متفاوتی انتخاب شود تا عمر قالب، کیفیت قطعات و هزینههای نگهداری در طول تولید بهینه شود.
استانداردهای نامگذاری فولاد
فولادهای مورد استفاده در ساخت قالب معمولاً توسط تولیدکنندگان کشورهای مختلف تولید میشوند و هر کشور یا سازمان استاندارد، سیستم نامگذاری مخصوص خود را دارد. به همین دلیل ممکن است یک فولاد با ترکیب شیمیایی و خواص تقریباً یکسان، در منابع مختلف با نامهای متفاوتی معرفی شود. شناخت این استانداردها باعث میشود هنگام انتخاب متریال، مقایسه مشخصات فنی یا خرید فولاد، از بروز اشتباه جلوگیری شود.
در صنعت قالبسازی، رایجترین سیستمهای نامگذاری فولاد عبارتاند از:
استاندارد DIN (آلمان)
استاندارد DIN (Deutsches Institut für Normung) یکی از شناختهشدهترین استانداردهای نامگذاری فولاد در صنعت قالبسازی است و در بسیاری از کشورهای جهان، از جمله ایران، کاربرد گستردهای دارد. در این استاندارد، هر فولاد با یک شماره اختصاصی مانند 1.2311، 1.2738 یا 1.2083 شناخته میشود که بیانگر نوع فولاد و مشخصات آن است.
استاندارد AISI (آمریکا)
استاندارد AISI (American Iron and Steel Institute) بیشتر در آمریکای شمالی مورد استفاده قرار میگیرد. در این سیستم، فولادها معمولاً با نامهایی مانند P20، H13 یا D2 شناخته میشوند. بسیاری از این گریدها معادل یا نزدیک به فولادهای معرفیشده در استاندارد DIN هستند.
استاندارد JIS (ژاپن)
استاندارد JIS (Japanese Industrial Standards) برای نامگذاری فولادهای تولیدشده در ژاپن استفاده میشود. اگرچه این استاندارد در صنعت قالبسازی ایران کمتر رایج است، اما در پروژههایی که از فولادهای ژاپنی استفاده میشود، آشنایی با آن اهمیت دارد.
استانداردهای ISO و سایر استانداردها
علاوه بر استانداردهای فوق، برخی تولیدکنندگان از استانداردهای بینالمللی ISO یا استانداردهای ملی دیگری مانند GB (چین) و GOST (روسیه) نیز استفاده میکنند. با این حال، در صنعت ساخت قالب تزریق پلاستیک، بیشترین ارجاع معمولاً به گریدهای DIN و AISI است.
↵نکته مهم: شماره یا نام یک فولاد بهتنهایی معیار انتخاب آن نیست. هنگام انتخاب فولاد باید مشخصاتی مانند ترکیب شیمیایی، سختی، مقاومت به سایش، مقاومت به خوردگی، قابلیت پولیش و امکان عملیات حرارتی نیز بررسی شود. به همین دلیل، ممکن است دو فولاد با استانداردهای متفاوت، عملکرد بسیار مشابهی در ساخت قالب داشته باشند.
مقایسه رایجترین استانداردهای نامگذاری فولاد
فولادهای پرکاربرد در ساخت قالب تزریق پلاستیک
در صنعت قالبسازی، فولادهای مختلفی برای ساخت بخشهای گوناگون قالب تزریق پلاستیک استفاده میشوند. انتخاب هر فولاد به عواملی مانند تیراژ تولید، نوع قطعه، جنس مواد تزریقی، کیفیت سطح مورد انتظار، میزان سایش و شرایط کاری قالب بستگی دارد.
در میان گریدهای مختلف فولاد، برخی متریالها به دلیل ترکیب مناسب خواص مکانیکی، قابلیت ماشینکاری، مقاومت سایشی و هزینه اقتصادی، کاربرد گستردهتری در صنعت قالبسازی دارند. در ادامه، مهمترین فولادهای مورد استفاده در ساخت قالب تزریق پلاستیک را بررسی میکنیم.

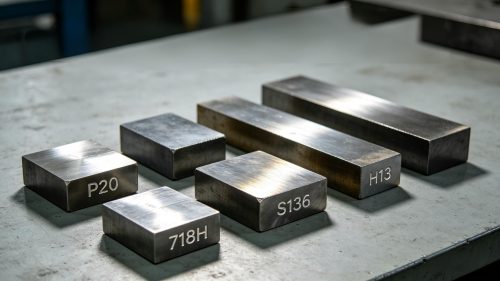

فولاد P20 (DIN 1.2311)
فولاد P20 یا DIN 1.2311 یکی از پرکاربردترین فولادهای قالب در جهان است. این فولاد به دلیل ماشینکاری مناسب، استحکام قابل قبول و هزینه اقتصادی، برای ساخت قالبهای عمومی تزریق پلاستیک و تولید با تیراژ متوسط انتخاب میشود. P20 قابلیت عملیات حرارتی و پرداخت سطح مناسبی دارد، اما در محیطهای خورنده یا پروژههایی که به پولیش آینهای نیاز دارند، معمولاً فولادهای مقاومتر ترجیح داده میشوند.
فولاد 1.2738
فولاد 1.2738 نسخه اصلاحشده P20 محسوب میشود که با داشتن نیکل، چقرمگی و استحکام بیشتری دارد. این فولاد برای قالبهای بزرگ، قطعات ضخیم و پروژههایی که تحت بار مکانیکی بیشتری قرار دارند، گزینه مناسبی است. قابلیت ماشینکاری خوب و پایداری ابعادی مناسب، از دلایل استفاده گسترده از این فولاد در قالب سازی است.

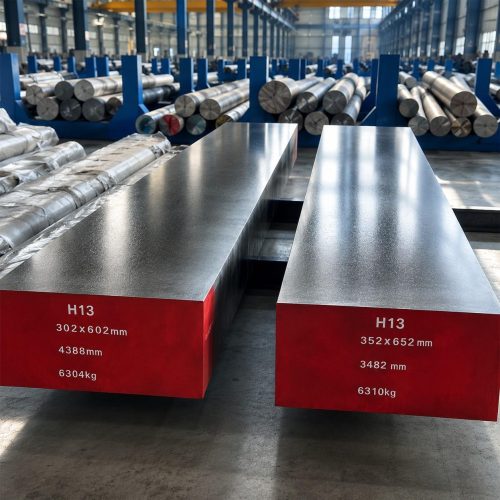

فولاد H13 (DIN 1.2344)
فولاد H13 یا DIN 1.2344 از فولادهای گرمکار است که مقاومت بالایی در برابر حرارت، سایش و تنشهای مکانیکی دارد. به همین دلیل، در قالبهایی که سیکل تولید بالا یا شرایط کاری سخت دارند، کاربرد فراوانی پیدا میکند. این ویژگیها باعث شده است H13 در برخی پروژههای صنعتی پرتولید، از جمله بخشهایی از قالب سازی خودرویی که نیازمند دوام بالا و حفظ دقت در سیکلهای طولانی تولید هستند، مورد توجه قرار گیرد.
فولاد 1.2083 (S136)
فولاد 1.2083 که با نام S136 نیز شناخته میشود، به دلیل مقاومت بالا در برابر خوردگی و قابلیت پولیش بسیار خوب، برای ساخت قالب قطعات شفاف، پزشکی، بهداشتی و صنایع غذایی استفاده میشود. این فولاد در برابر رطوبت و برخی مواد خورنده عملکرد مطلوبی دارد و امکان دستیابی به کیفیت سطح بسیار بالا را فراهم میکند.
علاوه بر فولادهای معرفیشده، گریدهای دیگری مانند 1.2316، NAK80 و 1.2379 نیز در برخی پروژههای تخصصی قالبسازی استفاده میشوند که انتخاب آنها به شرایط فنی، نوع قطعه و الزامات تولید بستگی دارد.
مقایسه فولادهای پرکاربرد در ساخت قالب تزریق پلاستیک
راهنمای سریع انتخاب فولاد
اگر هدف، ساخت قالبهای عمومی با هزینه اقتصادی و تیراژ متوسط باشد، P20 انتخاب رایجی است. برای قالبهای بزرگ، معمولاً 1.2738 به دلیل استحکام بیشتر استفاده میشود. در پروژههای پرتولید یا شرایط کاری سخت، H13 عملکرد مطلوبی دارد و برای قطعات شفاف یا صنایع پزشکی و غذایی که مقاومت به خوردگی و کیفیت پولیش اهمیت بالایی دارد، 1.2083 (S136) یکی از بهترین گزینهها محسوب میشود.
فرآیند انتخاب فولاد در قالب سازی فنآورپلاستیک
در مجموعه فنآورپلاستیک، انتخاب فولاد قالب تنها بر اساس نام یک گرید یا تجربه گذشته انجام نمیشود. این تصمیم بخشی از فرآیند مهندسی طراحی قالب است و پس از بررسی کامل مشخصات پروژه انجام میشود تا قالب از نظر کیفیت، دوام و هزینههای نگهداری، بهترین عملکرد را در طول تولید داشته باشد.
در نخستین مرحله، مشخصات قطعه شامل نوع کاربرد، تیراژ تولید، تلرانسهای ابعادی، شرایط کاری و الزامات فنی بررسی میشود. سپس نوع پلیمر تزریقی، میزان سایش، احتمال خوردگی، نیاز به پولیش سطح، شرایط خنککاری و طول عمر مورد انتظار قالب ارزیابی میشود.
بر اساس نتایج این بررسیها، مناسبترین فولاد برای بخشهای مختلف قالب انتخاب میشود. در بسیاری از پروژهها نیز تمام اجزای قالب از یک نوع فولاد ساخته نمیشوند و بسته به وظیفه هر قطعه، ممکن است از گریدهای متفاوتی برای صفحات قالب، اینسرتها، حفره (Cavity) یا مغزی (Core) استفاده شود تا علاوه بر افزایش عمر قالب، هزینه ساخت نیز بهینه شود.
این رویکرد مهندسی باعث میشود فولاد انتخابشده، علاوه بر تأمین الزامات فنی پروژه، قابلیت ماشینکاری، عملیات حرارتی و عملکرد مناسبی در شرایط واقعی تولید داشته باشد و قالب در طول عمر کاری خود کیفیت و دقت ابعادی مطلوب را حفظ کند.
نکته: در قالبسازی فنآورپلاستیک، انتخاب فولاد یکی از مراحل فرآیند طراحی قالب است و پیش از آغاز ساخت، بر اساس تحلیل فنی پروژه انجام میشود؛ به همین دلیل ممکن است برای دو قالب با ظاهر مشابه، گریدهای فولادی متفاوتی انتخاب شود.

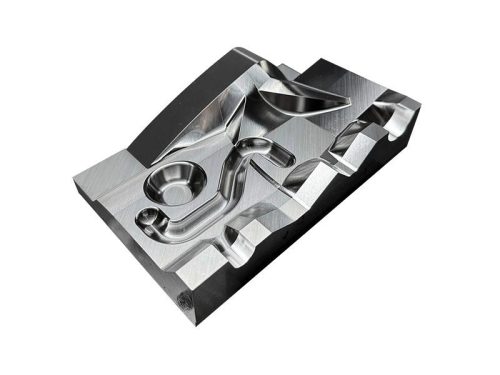

اشتباهات رایج در انتخاب فولاد قالب تزریق پلاستیک
انتخاب فولاد مناسب تنها به معنای استفاده از گرانترین یا سختترین فولاد نیست. در بسیاری از پروژهها، انتخاب نادرست متریال میتواند باعث افزایش هزینه ساخت، کاهش عمر قالب یا افت کیفیت قطعات تولیدی شود. آشنایی با اشتباهات رایج در این زمینه، به تصمیمگیری بهتر و جلوگیری از هزینههای اضافی در قالب تزریق پلاستیک کمک میکند.
انتخاب فولاد فقط بر اساس قیمت
یکی از رایجترین اشتباهات، انتخاب فولاد صرفاً با هدف کاهش هزینه اولیه است. اگرچه استفاده از فولاد ارزانتر ممکن است هزینه ساخت قالب را کاهش دهد، اما در پروژههای با تیراژ بالا میتواند باعث افزایش سایش، دفعات تعمیر و کاهش عمر مفید قالب شود.
بیتوجهی به تیراژ تولید
فولادی که برای تولید چند هزار قطعه مناسب است، لزوماً برای تولید صدها هزار یا میلیونها قطعه انتخاب درستی نیست. تیراژ تولید یکی از مهمترین معیارهای انتخاب فولاد است و باید از همان مرحله طراحی قالب در نظر گرفته شود.
نادیده گرفتن نوع پلیمر تزریقی
برخی پلیمرها به دلیل وجود الیاف شیشه، مواد افزودنی یا ویژگیهای شیمیایی، سایش یا خوردگی بیشتری ایجاد میکنند. در چنین شرایطی، انتخاب فولادی با مقاومت سایشی یا خوردگی پایین میتواند عمر قالب را بهطور قابل توجهی کاهش دهد.
توجه نکردن به کیفیت سطح مورد نیاز
اگر قطعه نهایی به شفافیت بالا یا سطحی کاملاً صیقلی نیاز داشته باشد، انتخاب فولادی با قابلیت پولیش نامناسب میتواند کیفیت ظاهری محصول را تحت تأثیر قرار دهد. به همین دلیل، کیفیت سطح مورد انتظار باید در انتخاب فولاد لحاظ شود.
انتخاب یک فولاد برای تمام اجزای قالب
در بسیاری از قالبهای صنعتی، تمام اجزای قالب از یک گرید فولاد ساخته نمیشوند. بسته به عملکرد هر بخش، ممکن است برای اینسرتها، مغزی، حفره یا سایر اجزا از فولادهای متفاوتی استفاده شود تا هم عملکرد قالب بهبود یابد و هم هزینه ساخت بهینه شود.
جمعبندی این بخش
انتخاب فولاد مناسب، نتیجه بررسی همزمان عواملی مانند تیراژ تولید، نوع پلیمر، کیفیت سطح مورد نیاز، شرایط کاری قالب و الزامات فنی پروژه است. تصمیمگیری بر اساس یک معیار، مانند قیمت یا نام فولاد، معمولاً نمیتواند بهترین نتیجه را در عملکرد و طول عمر قالب ایجاد کند.
ارتباط انتخاب فولاد با طول عمر قالب تزریق پلاستیک
انتخاب فولاد مناسب یکی از عوامل مؤثر بر طول عمر قالب تزریق پلاستیک است، اما تنها عامل تعیینکننده نیست. طراحی صحیح قالب، کیفیت ماشینکاری، عملیات حرارتی، شرایط فرآیند تزریق و نگهداری دورهای نیز نقش مهمی در عملکرد نهایی قالب دارند.
در قالبهایی که برای تولید انبوه طراحی میشوند، مانند قالبهای صنعتی و ساخت قالب خودرویی، انتخاب فولاد مناسب کمک میکند قالب در برابر فشارهای مکانیکی، سایش و سیکلهای مکرر تولید مقاومت بیشتری داشته باشد و کیفیت قطعات در طول زمان حفظ شود.
سوالات متداول درباره فولاد ساخت قالب تزریق پلاستیک
بهترین فولاد برای ساخت قالب تزریق پلاستیک کدام است؟
پاسخ قطعی برای انتخاب فولاد قالب تزریق پلاستیک وجود ندارد، زیرا انتخاب فولاد به عواملی مانند تیراژ تولید، نوع پلیمر، کیفیت سطح مورد انتظار، شرایط کاری قالب و بودجه پروژه بستگی دارد. برای مثال، فولاد P20 برای بسیاری از قالبهای عمومی انتخاب مناسبی است، در حالی که برای قطعات شفاف یا صنایع پزشکی، معمولاً از 1.2083 (S136) استفاده میشود.
تفاوت فولاد P20 و 1.2738 چیست؟
هر دو فولاد از گزینههای پرکاربرد در ساخت قالب تزریق پلاستیک هستند، اما فولاد 1.2738 به دلیل وجود نیکل، چقرمگی و استحکام بیشتری نسبت به P20 (1.2311) دارد. به همین دلیل، معمولاً برای قالبهای بزرگتر یا پروژههایی با تنش مکانیکی بالاتر انتخاب میشود.
چه فولادی برای قالب قطعات شفاف مناسبتر است؟
برای تولید قطعات شفاف، پزشکی، بهداشتی و صنایع غذایی، معمولاً از فولاد 1.2083 (S136) استفاده میشود. این فولاد مقاومت بالایی در برابر خوردگی دارد و قابلیت پولیش بسیار خوبی ارائه میدهد که برای دستیابی به سطحی براق و بدون نقص اهمیت زیادی دارد.
آیا نوع فولاد بر عمر قالب تأثیر دارد؟
بله. نوع فولاد یکی از مهمترین عوامل مؤثر بر عمر مفید قالب است. البته علاوه بر انتخاب فولاد مناسب، کیفیت طراحی، عملیات حرارتی، ماشینکاری، شرایط فرآیند تزریق و نگهداری صحیح قالب نیز در افزایش طول عمر آن نقش مهمی دارند.
در انتخاب فولاد قالب چه عواملی بررسی میشود؟
انتخاب فولاد معمولاً بر اساس عواملی مانند تیراژ تولید، نوع پلیمر تزریقی، میزان سایش، احتمال خوردگی، نیاز به پولیش، کیفیت سطح قطعه، شرایط کاری قالب و الزامات فنی پروژه انجام میشود. بررسی همزمان این عوامل باعث میشود فولاد انتخابشده بهترین عملکرد را در طول عمر قالب داشته باشد.
جمعبندی
انتخاب فولاد مناسب، یکی از مهمترین تصمیمهای مهندسی در فرآیند طراحی و ساخت قالب تزریق پلاستیک است. هر گرید فولاد ویژگیهای خاص خود را از نظر مقاومت سایشی، مقاومت به خوردگی، قابلیت پولیش، ماشینکاری و عملیات حرارتی دارد و هیچ فولادی را نمیتوان بهترین گزینه برای همه پروژهها دانست.
به همین دلیل، در پروژههای حرفهای، انتخاب فولاد بر اساس تحلیل نیازهای فنی پروژه انجام میشود؛ عواملی مانند تیراژ تولید، نوع پلیمر، کیفیت سطح مورد انتظار، شرایط کاری قالب و طول عمر مورد نیاز، همگی در این تصمیمگیری نقش دارند.
در کارخانه فنآورپلاستیک نیز انتخاب فولاد بخشی از فرآیند مهندسی طراحی قالب است و پیش از آغاز ساخت، متناسب با مشخصات هر پروژه انجام میشود تا قالب علاوه بر کیفیت و دقت بالا، از نظر دوام، قابلیت تعمیر و هزینههای نگهداری نیز عملکرد بهینهای داشته باشد. این رویکرد باعث میشود قالب در شرایط واقعی تولید، کیفیت خود را در طول زمان حفظ کرده و پاسخگوی نیازهای تولیدکنندگان در تیراژهای مختلف باشد.
